Стрела угол датчик — HITACHI ZX225USR-3

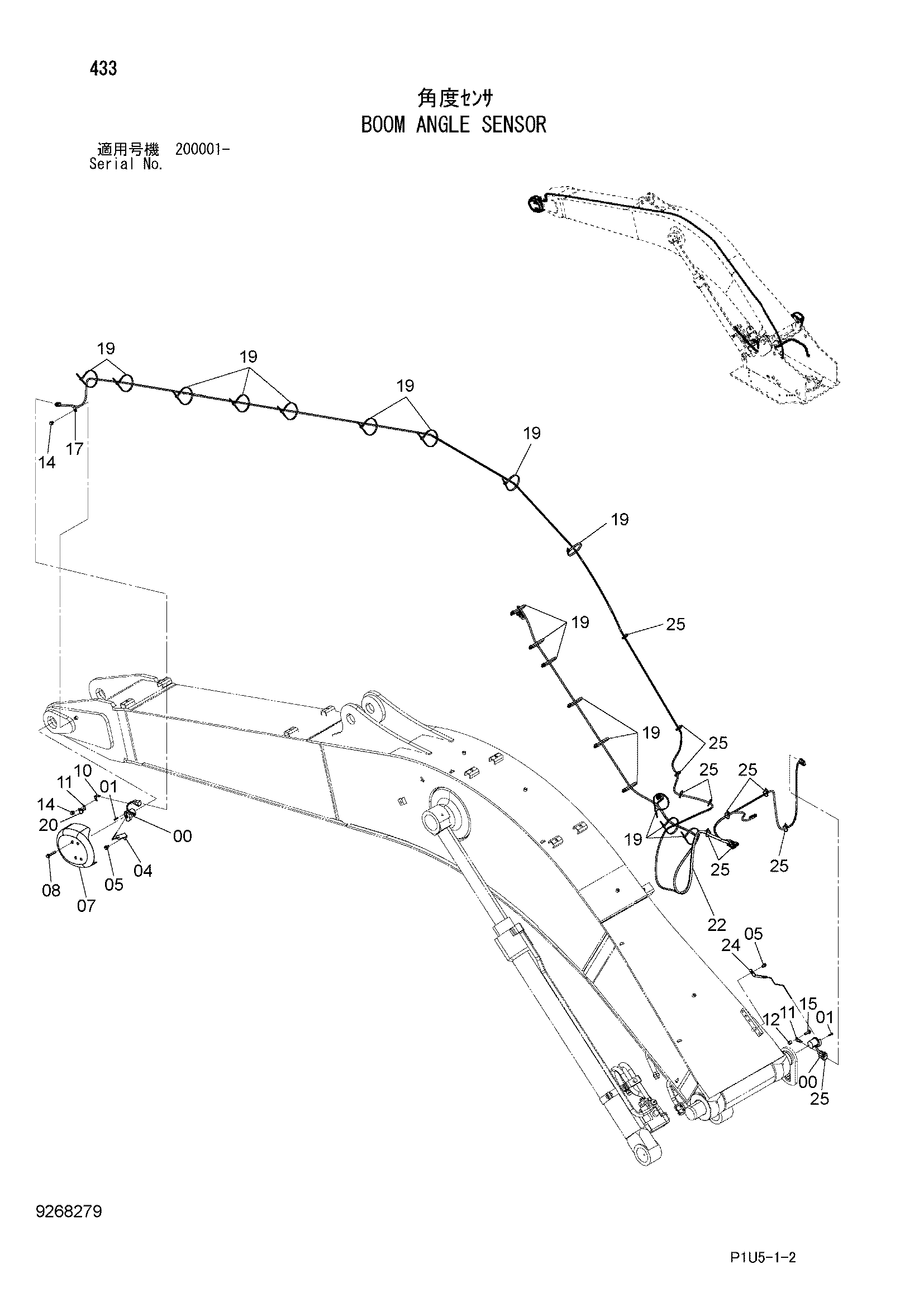

Заводская схема «Стрела угол датчик» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 2 |
| 01 | J780625 | Болт с внутренним шестигранником | 6 |
| 04 | 8081498 | Рычаг | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 8101520 | Крышка | 1 |
| 08 | J271065 | Болт с шайбой | 4 |
| 08A | J901065 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4381930 | Кронштейн | 1 |
| 11 | 4355515 | Кронштейн | 2 |
| 12 | 4336250 | Проставка | 1 |
| 14 | J271016 | Болт с шайбой | 2 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271035 | Болт с шайбой | 1 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4190261 | Зажим | 1 |
| 19 | 4121859 | Ленточный зажим | 18 |
| 20 | 4163044 | Ленточный зажим | 1 |
| 22 | 2053816 | Жгут проводов | 1 |
| 24 | 8101994 | Рычаг | 1 |
| 25 | 4055311 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
