Пилотные гидролинии (E)(пол)<225> — HITACHI ZX225USR-3

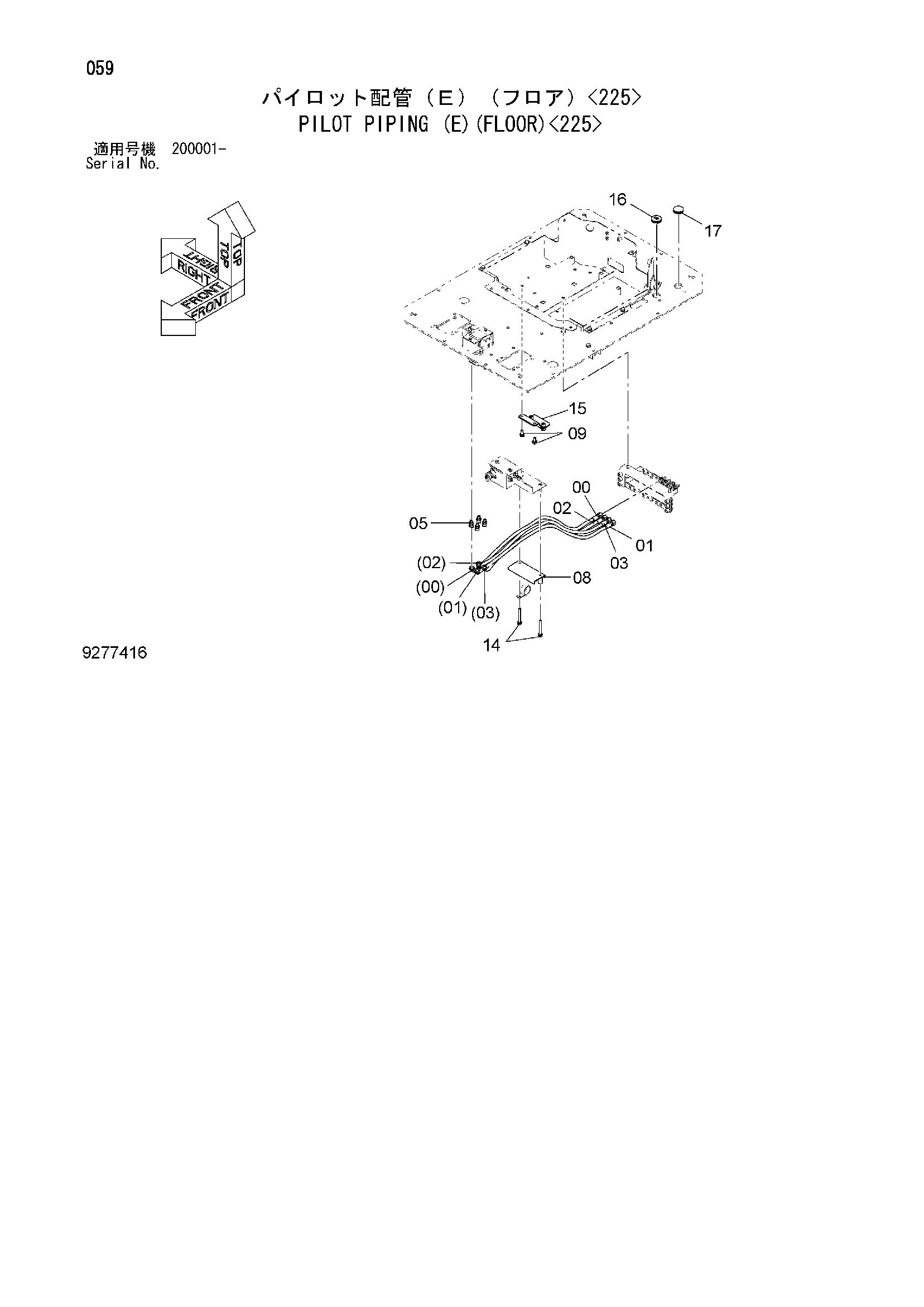

Заводская схема «Пилотные гидролинии (E)(пол)<225>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4360933 | Шланг | 1 |
| 01 | 4670966 | Шланг | 1 |
| 02 | 4671139 | Шланг | 1 |
| 03 | 4659727 | Шланг | 1 |
| 05 | A852223 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 8109617 | Хомут | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 14 | J271085 | Болт с шайбой | 2 |
| 14A | J901085 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 8109618 | Кронштейн | 1 |
| 16 | 4666486 | Резиновая втулка | 1 |
| 17 | 4288445 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
