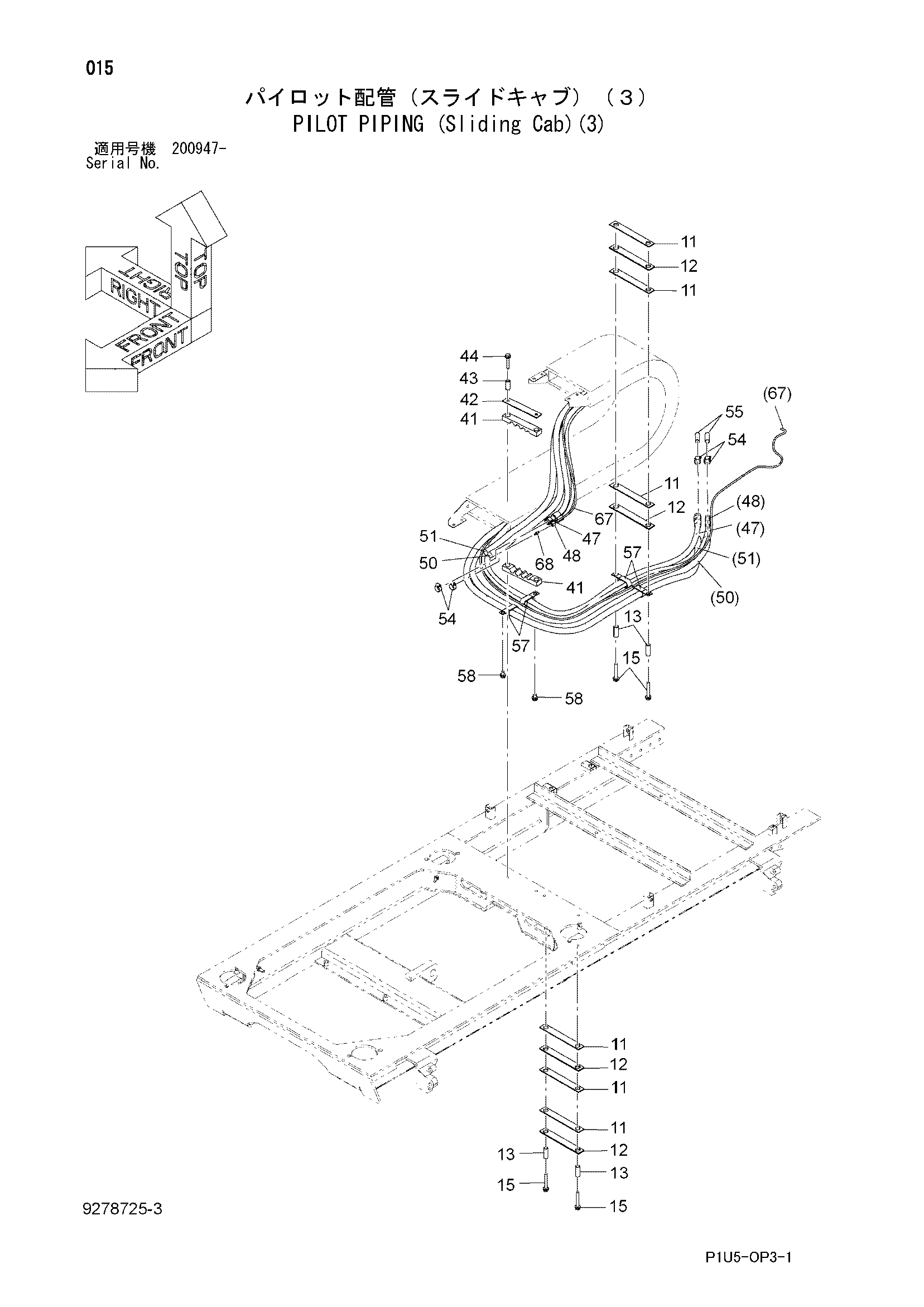

Пилотные гидролинии (слидинг кабина)(3) — HITACHI ZX225USR-3
Заводская схема «Пилотные гидролинии (слидинг кабина)(3)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4672169 | Резиновая прокладка | 6 |
| 12 | 4672170 | Пластина | 4 |
| 13 | 4672171 | Проставка | 4 |
| 15 | J271075 | Болт с шайбой | 4 |
| 15A | J901075 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 41 | 4661492 | Хомут | 2 |
| 42 | 4661493 | Пластина | 1 |
| 43 | 4661494 | Проставка | 2 |
| 44 | J271060 | Болт с шайбой | 2 |
| 44A | J901060 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 4671566 | Шланг | 1 |
| 48 | 4671569 | Шланг | 1 |
| 50 | 4368343 | Водяной шланг | 1 |
| 51 | 4307957 | Водяной шланг | 1 |
| 54 | 4514699 | Хомут шланга | 4 |
| 55 | 4347396 | Соединение трубка | 2 |
| 57 | 4192034 | Зажим | 4 |
| 58 | J271020 | Болт с шайбой | 2 |
| 58A | J901020 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 67 | 4425642 | Виниловый шланг | 1 |
| 68 | 4254237 | Соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
