Хомут рукоять крышка — HITACHI ZX225USR-3

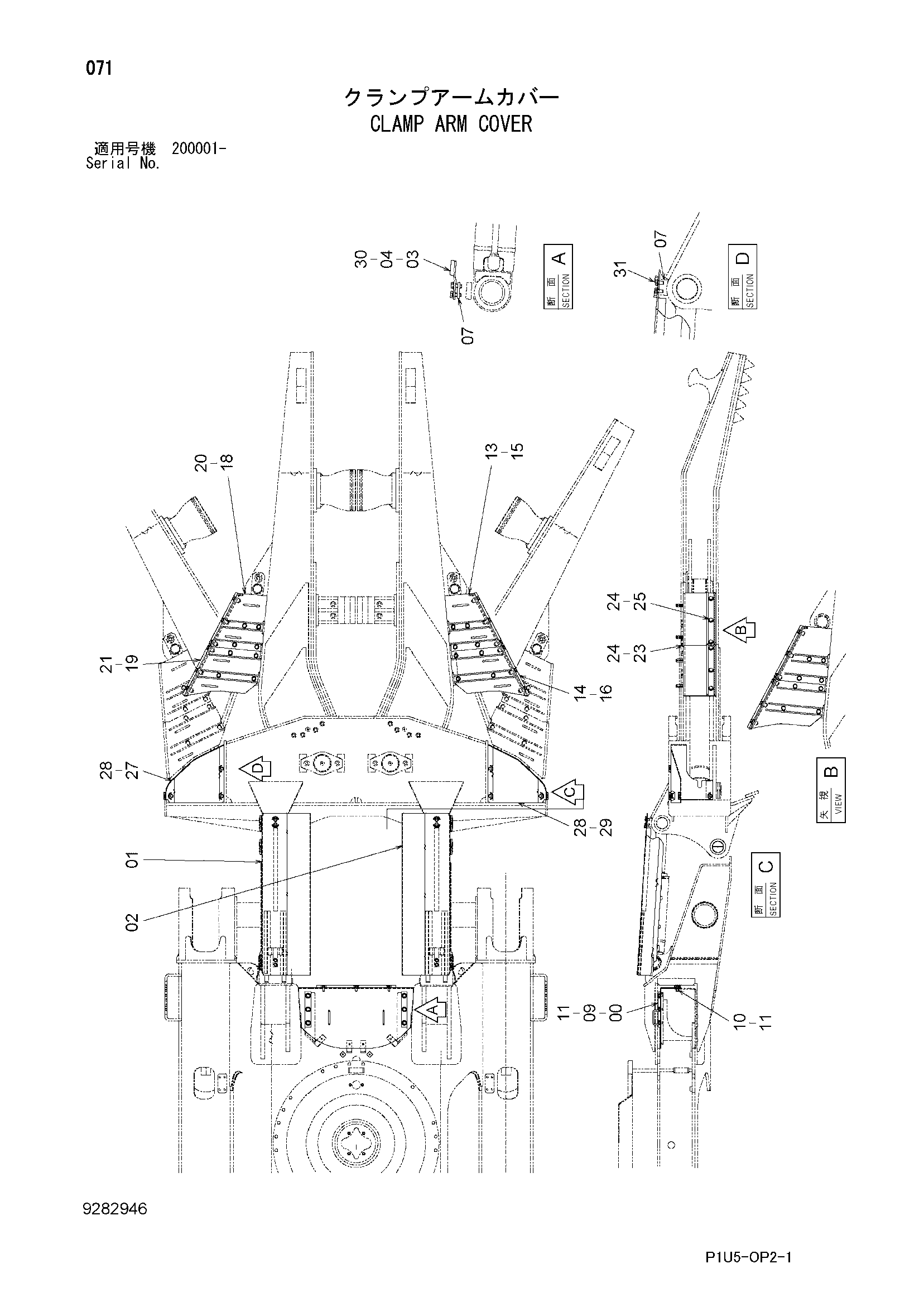

Заводская схема «Хомут рукоять крышка» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107843 | Крышка | 1 |
| 01 | 7052018 | Крышка | 1 |
| 02 | 7052036 | Крышка | 1 |
| 03 | 9767278 | Кронштейн | 2 |
| 04 | 4352044 | Резиновая прокладка | 4 |
| 07 | 4680183 | Пластина | 4 |
| 09 | J901225 | Болт | 6 |
| 10 | J901230 | Болт | 3 |
| 11 | J222012 | Шайба | 9 |
| 13 | 8111125 | Крышка | 1 |
| 14 | 8111126 | Крышка | 1 |
| 15 | 8111127 | Крышка | 1 |
| 16 | 8111128 | Крышка | 1 |
| 18 | 8109227 | Крышка | 1 |
| 19 | 8109228 | Крышка | 1 |
| 20 | 8109229 | Крышка | 1 |
| 21 | 8109230 | Крышка | 1 |
| 23 | J901625 | Болт | 32 |
| 24 | J222016 | Шайба | 44 |
| 25 | J901645 | Болт | 12 |
| 27 | 8111170 | Крышка | 1 |
| 28 | 8111171 | Крышка | 1 |
| 29 | J271020 | Болт с шайбой | 8 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271240 | Болт с шайбой | 4 |
| 30A | J901240 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271245 | Болт с шайбой | 4 |
| 31A | J901245 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
