Электрооборудование (C) — HITACHI ZX225USR-3

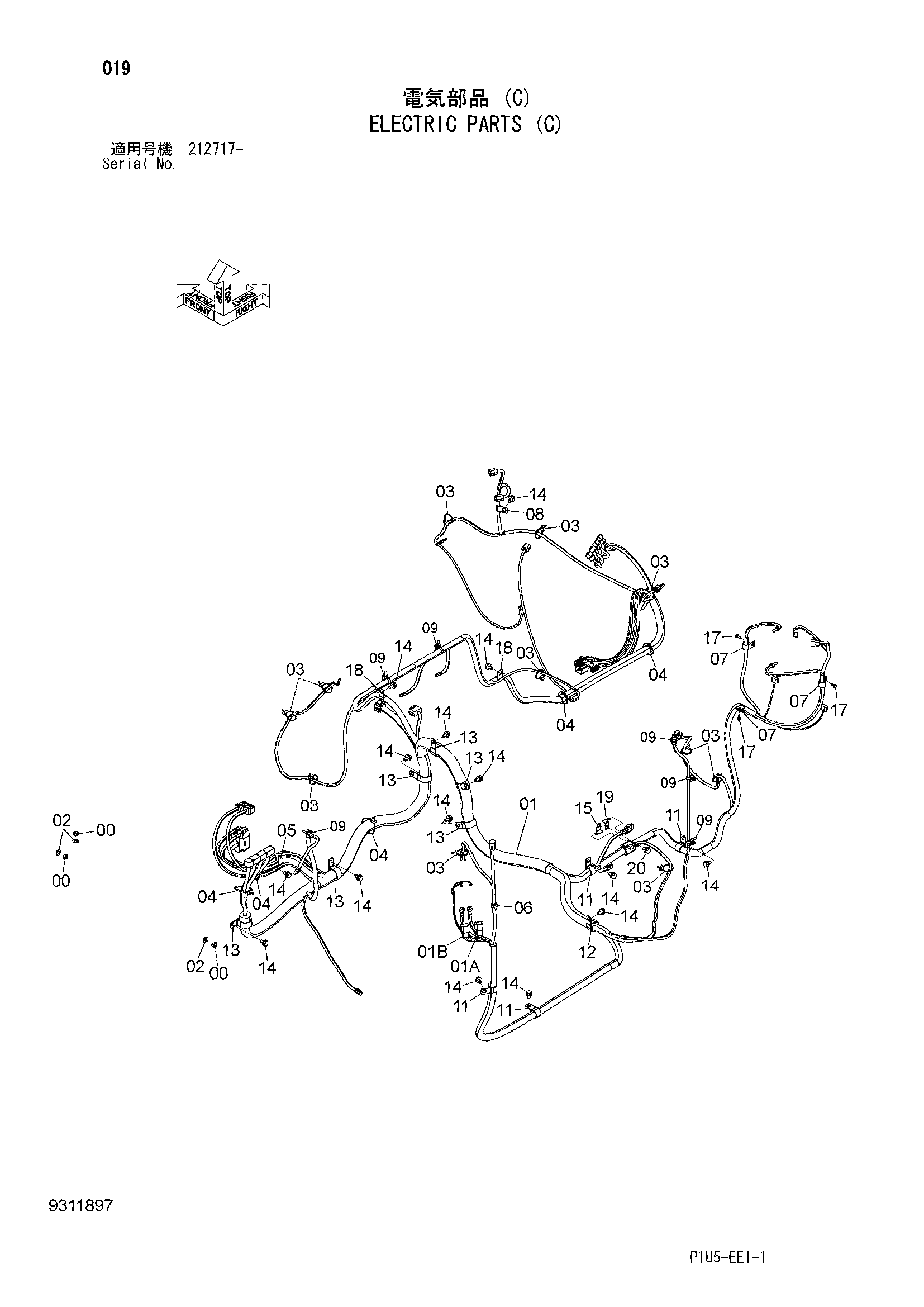

Заводская схема «Электрооборудование (C)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J950010 | Гайка | 3 |
| 01 | 0007405 | Жгут проводов | 1 |
| 01A | 4423418 | Фусибле тяга (65A) | 1 |
| 01B | 4315323 | Фусибле-линк (45A) | 1 |
| 02 | A590110 | Плоская шайба | 3 |
| 03 | 4055311 | Ленточный зажим | 11 |
| 04 | 4055312 | Ленточный зажим | 5 |
| 05 | 4192035 | Зажим (28) | 1 |
| 06 | 4449250 | Зажим | 1 |
| 07 | 4450494 | Зажим (22) | 3 |
| 08 | 4190261 | Зажим (10) | 1 |
| 09 | 4254600 | Зажим | 6 |
| 11 | 4190263 | Зажим (25) | 4 |
| 12 | 4190264 | Зажим (35) | 1 |
| 13 | 4190291 | Зажим (40) | 6 |
| 14 | J271020 | Болт с шайбой | 15 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4418301 | Кронштейн | 1 |
| 17 | J260616 | Болт с шайбой | 3 |
| 17A | J900616 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | 4190274 | Зажим (20) | 2 |
| 19 | 4257159 | Кронштейн | 1 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
