Крышка (E) — HITACHI ZX225USR-3

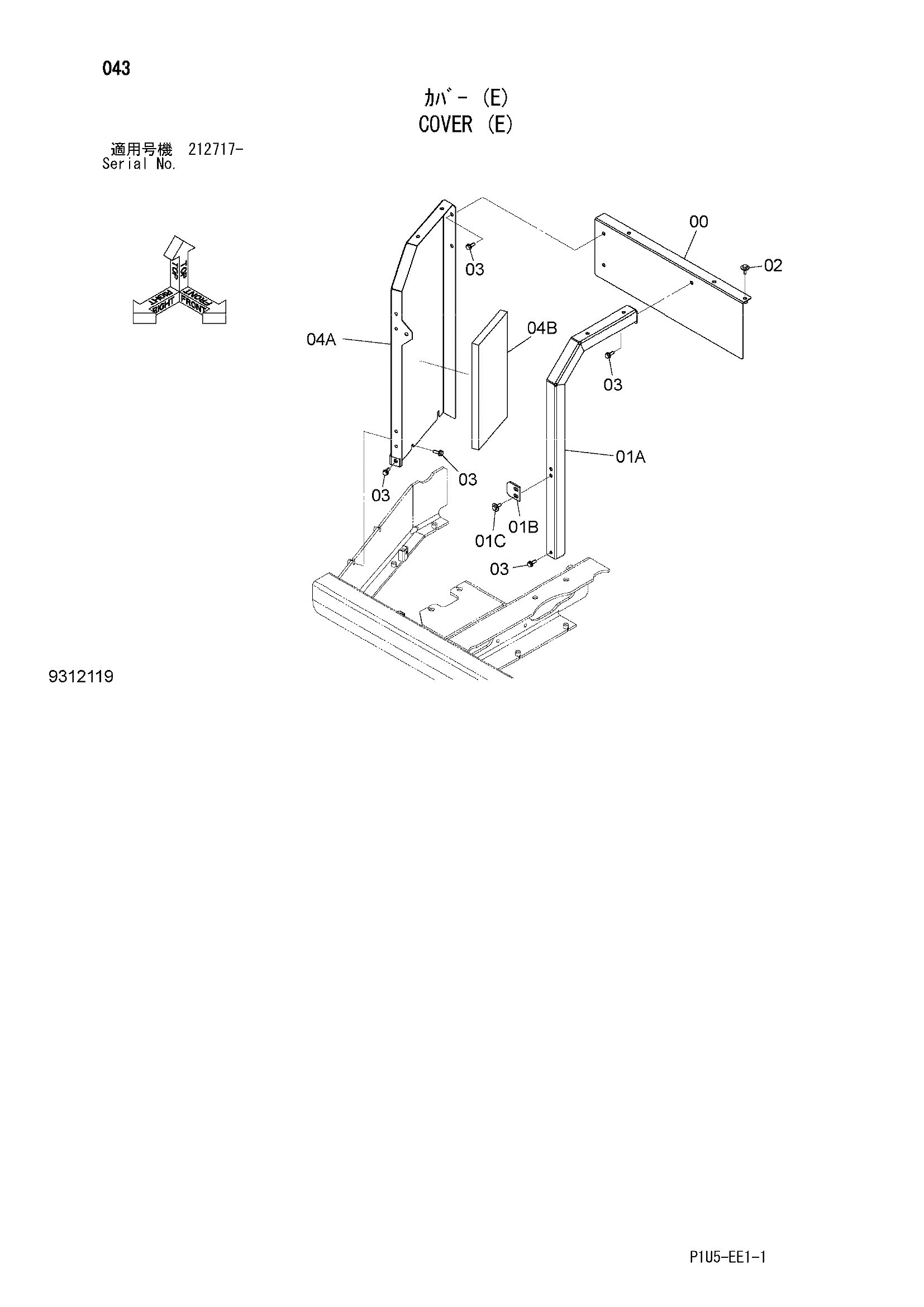

Заводская схема «Крышка (E)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8121002 | Крышка | 1 |
| 01 | 9252784 | Опора в сборе | 1 |
| 01A | 7048889 | Опора | 1 |
| 01B | 4638905 | Ограничитель | 1 |
| 01C | J281030 | Болт с шайбой | 2 |
| 01C1 | J901030 | Болт | 1 |
| 01C2 | 4486055 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 1 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | J271030 | Болт с шайбой | 7 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 9766484 | Крышка | 1 |
| 04A | 7048888 | Крышка | 1 |
| 04B | 4627122 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
