Пилотные гидролинии (G)(пол) — HITACHI ZX225USR-3

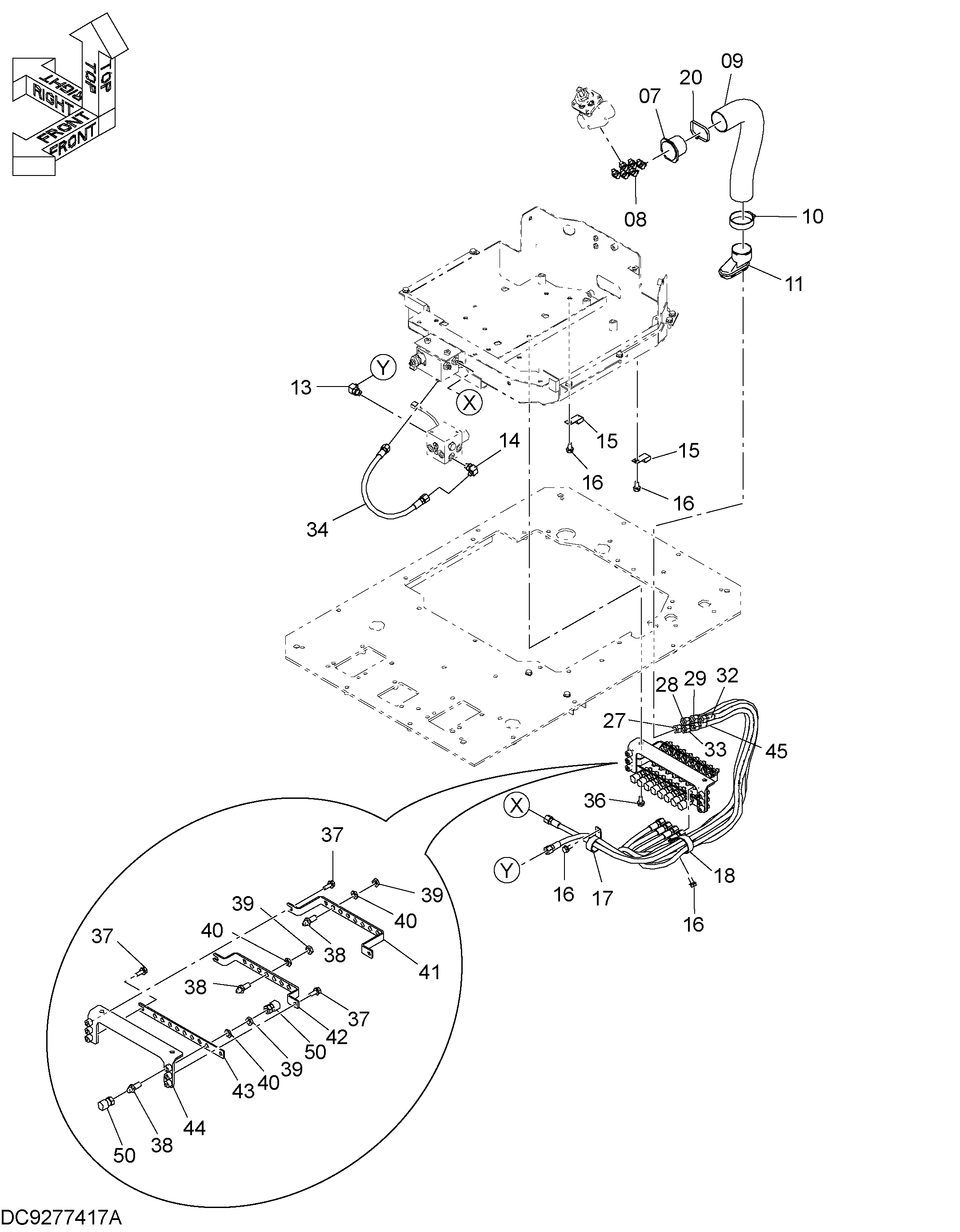

Заводская схема «Пилотные гидролинии (G)(пол)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 3079728 | Втулка | 1 |
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4629782 | Шланг | 1 |
| 10 | 4351774 | Хомут шланга | 1 |
| 11 | 2046296 | Втулка | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4711798 | Фильтр | 1 |
| 15 | 4190292 | Зажим | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4190291 | Зажим | 1 |
| 18 | 4190265 | Зажим | 1 |
| 20 | 4121859 | Ленточный зажим | 1 |
| 27 | 4671415 | Шланг | 1 |
| 28 | 4364418 | Шланг | 1 |
| 29 | 4364515 | Шланг | 1 |
| 32 | 4671421 | Шланг | 1 |
| 33 | 4671424 | Шланг | 1 |
| 34 | 4671425 | Шланг | 1 |
| 36 | J271025 | Болт с шайбой | 2 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J271030 | Болт с шайбой | 6 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4202532 | Адаптер | 23 |
| 39 | 4202531 | Гайка | 23 |
| 40 | A590914 | Пружинная шайба | 23 |
| 41 | 4662940 | Кронштейн | 1 |
| 42 | 4662941 | Кронштейн | 1 |
| 43 | 4662942 | Кронштейн | 1 |
| 44 | 8107496 | Кронштейн | 1 |
| 45 | 4486627 | Шланг | 1 |
| 50 | 4223518 | Пробка унион | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
