Стрела трубопроводы (грейфер телескопик рукоять) — HITACHI ZX225USR-3

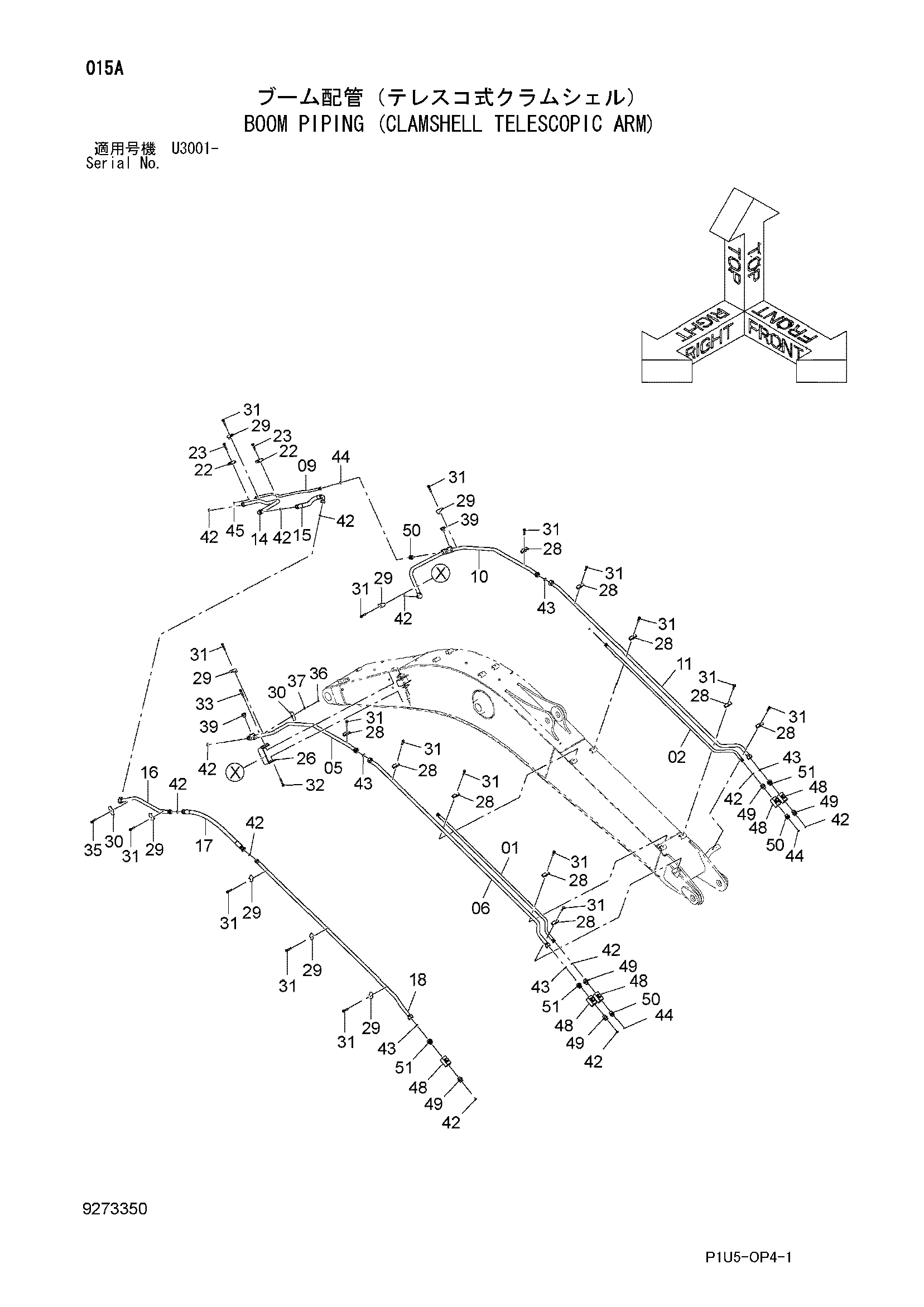

Заводская схема «Стрела трубопроводы (грейфер телескопик рукоять)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8108057 | Трубка | 1 |
| 02 | 8108058 | Трубка | 1 |
| 05 | 8102973 | Трубка | 1 |
| 06 | 8108055 | Трубка | 1 |
| 09 | 8108061 | Трубка | 1 |
| 10 | 8102972 | Трубка | 1 |
| 11 | 8108056 | Трубка | 1 |
| 14 | 8108060 | Трубка | 1 |
| 15 | 4659197 | Шланг | 1 |
| 16 | 8108059 | Трубка | 1 |
| 17 | 4286851 | Шланг | 1 |
| 18 | 8088799 | Трубка | 1 |
| 22 | 4485222 | Хомут трубки | 2 |
| 23 | J271270 | Болт с шайбой | 2 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 26 | 8102970 | Кронштейн | 1 |
| 28 | 4153488 | Хомут трубки | 10 |
| 29 | 4190127 | Хомут трубки | 8 |
| 30 | 4189860 | Хомут трубки | 2 |
| 31 | J271270 | Болт с шайбой | 18 |
| 31A | J901270 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271280 | Болт с шайбой | 1 |
| 32A | J901280 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271285 | Болт с шайбой | 1 |
| 33A | J901285 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 35 | J901280 | Болт | 1 |
| 36 | J950012 | Гайка | 1 |
| 37 | A590912 | Пружинная шайба | 1 |
| 39 | A885008 | Пробка | 2 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 42 | 4187328 | Уплотнительное кольцо | 12 |
| 43 | 4187329 | Уплотнительное кольцо | 5 |
| 44 | 4187308 | Уплотнительное кольцо | 3 |
| 45 | 4138938 | Уплотнительное кольцо | 1 |
| 48 | 4432055 | Запорный клапан | 5 |
| 49 | A853188 | Адаптер | 5 |
| 49A | 4506429 | Уплотнительное кольцо | 1 |
| 50 | A853186 | Адаптер | 3 |
| 50A | 4506429 | Уплотнительное кольцо | 1 |
| 51 | 4205196 | Адаптер | 3 |
| 51A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4188138 | Гайка | 3 |
| 55 | 4189095 | Колпачок | 3 |
| 57 | 4188136 | Гайка | 2 |
| 58 | 4189094 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
