Шланг реел (1/3) — HITACHI ZX225USR-3

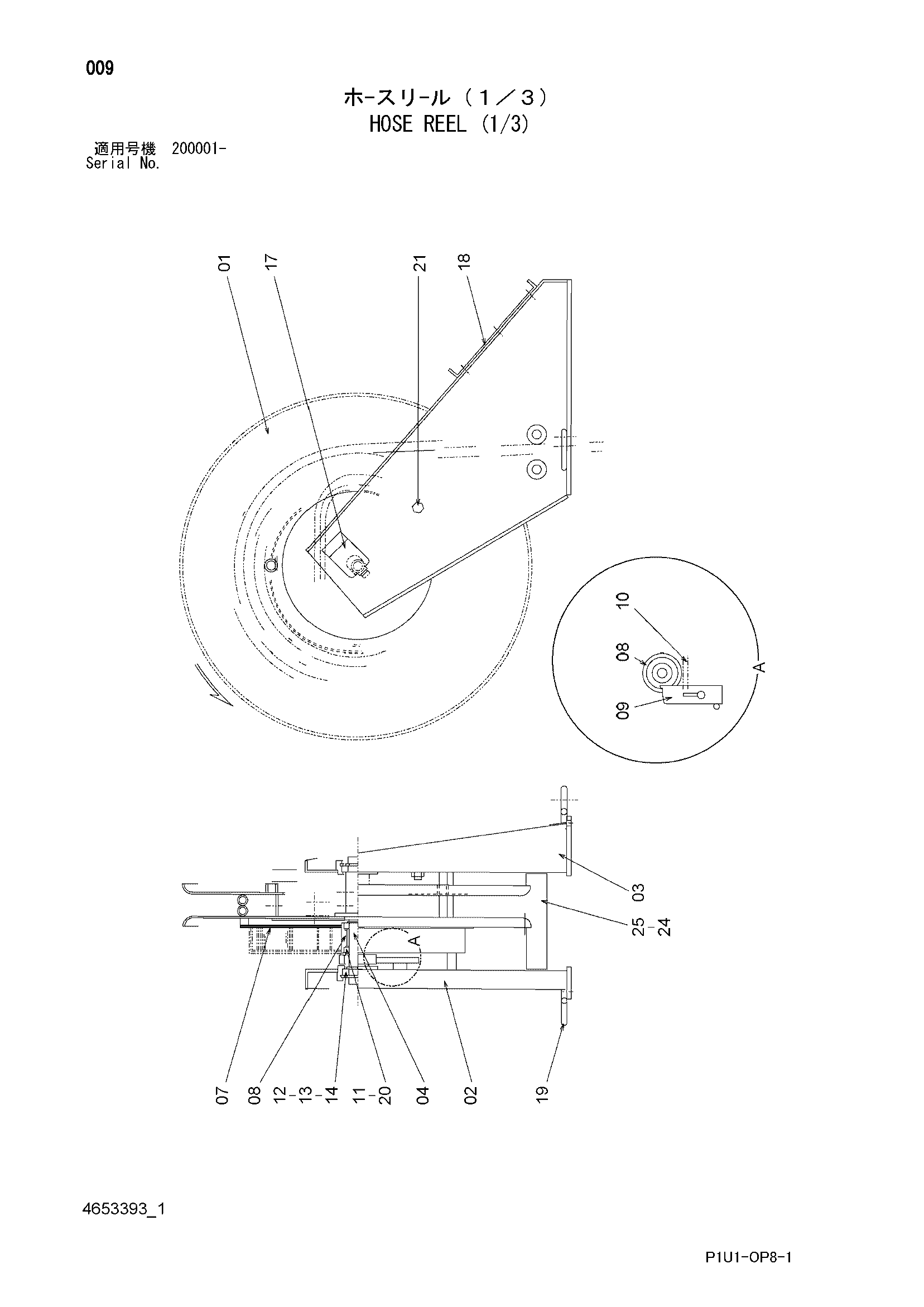

Заводская схема «Шланг реел (1/3)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653393 | Реел шланг | 1 | |
| 01 | 4635055 | Барабан | 1 |
| 02 | 4635025 | Стойка | 1 |
| 03 | 4635024 | Стойка | 1 |
| 04 | 4635004 | Вал | 1 |
| 07 | 4635072 | Пластина | 1 |
| 08 | 4634988 | Втулка | 1 |
| 09 | 4635046 | Зуб | 1 |
| 10 | 4635033 | Пружина | 1 |
| 11 | 4409101 | Подшипник | 2 |
| 12 | 4048056 | Подшипник | 2 |
| 13 | 991345 | Стопорное кольцо | 4 |
| 14 | 988850 | Стопорное кольцо | 2 |
| 17 | 4635076 | Замок | 2 |
| 18 | 4635070 | Кронштейн | 1 |
| 19 | 4634982 | Направляющая | 2 |
| 20 | 940144 | Стопорное кольцо | 1 |
| 21 | J901680 | Болт | 1 |
| 24 | 4634950 | Ролик | 2 |
| 25 | 4634951 | Вал | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
