Пилотные гидролинии — HITACHI ZX225USR-3

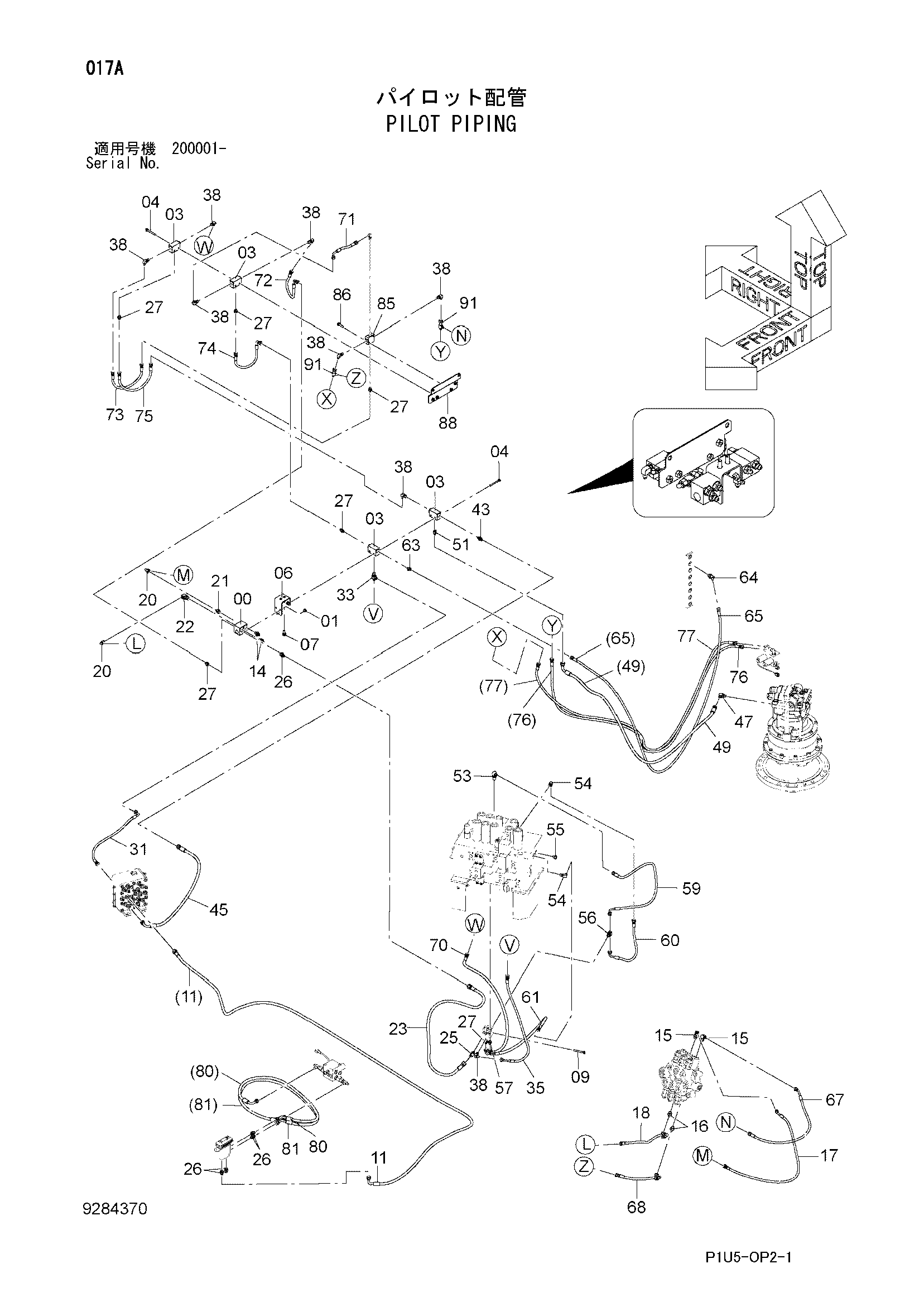

Заводская схема «Пилотные гидролинии» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4203447 | Челночный клапан | 4 |
| 04 | J900880 | Болт | 4 |
| 06 | 8102803 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | J260870 | Болт с шайбой | 2 |
| 09A | J900870 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4369946 | Шланг | 2 |
| 14 | A852133 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852332 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852132 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4470563 | Шланг | 1 |
| 18 | 4470392 | Шланг | 1 |
| 20 | 4346096 | Унион S | 2 |
| 21 | A852132 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852332 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4612541 | Шланг | 1 |
| 25 | A852223 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852123 | Адаптер | 5 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852122 | Адаптер | 6 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4672961 | Шланг | 1 |
| 33 | A852422 | Тройник | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4481155 | Шланг | 1 |
| 38 | A852322 | Угловой штуцер | 8 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852123 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4664395 | Шланг | 1 |
| 47 | A852323 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4672958 | Шланг | 1 |
| 51 | A852123 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4351281 | Угловой штуцер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | A852322 | Угловой штуцер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A885002 | Пробка | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852522 | Тройник | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852122 | Адаптер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4666926 | Шланг | 1 |
| 60 | 4630948 | Шланг | 1 |
| 61 | 4635228 | Шланг | 1 |
| 63 | A852122 | Адаптер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | A852322 | Угловой штуцер | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4259464 | Шланг | 1 |
| 67 | 4478038 | Шланг | 1 |
| 68 | 4383180 | Шланг | 1 |
| 70 | 4303047 | Шланг | 1 |
| 71 | 4347111 | Шланг | 1 |
| 72 | 4634377 | Шланг | 1 |
| 73 | 4250840 | Шланг | 1 |
| 74 | 4350321 | Шланг | 1 |
| 75 | 4250840 | Шланг | 1 |
| 76 | 4396344 | Шланг | 1 |
| 77 | 4409211 | Шланг | 1 |
| 80 | 4677434 | Шланг | 1 |
| 81 | 4677435 | Шланг | 1 |
| 85 | 4411001 | Челночный клапан | 1 |
| 86 | J260840 | Болт с шайбой | 2 |
| 86A | J900840 | Болт | 1 |
| 86B | A590108 | Плоская шайба | 1 |
| 88 | 8111463 | Кронштейн | 1 |
| 89 | J271230 | Болт с шайбой | 2 |
| 89A | J901230 | Болт | 1 |
| 89B | J222012 | Шайба | 1 |
| 91 | 4252786 | Тройник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
