Электрооборудование (E) — HITACHI ZX225USR-3

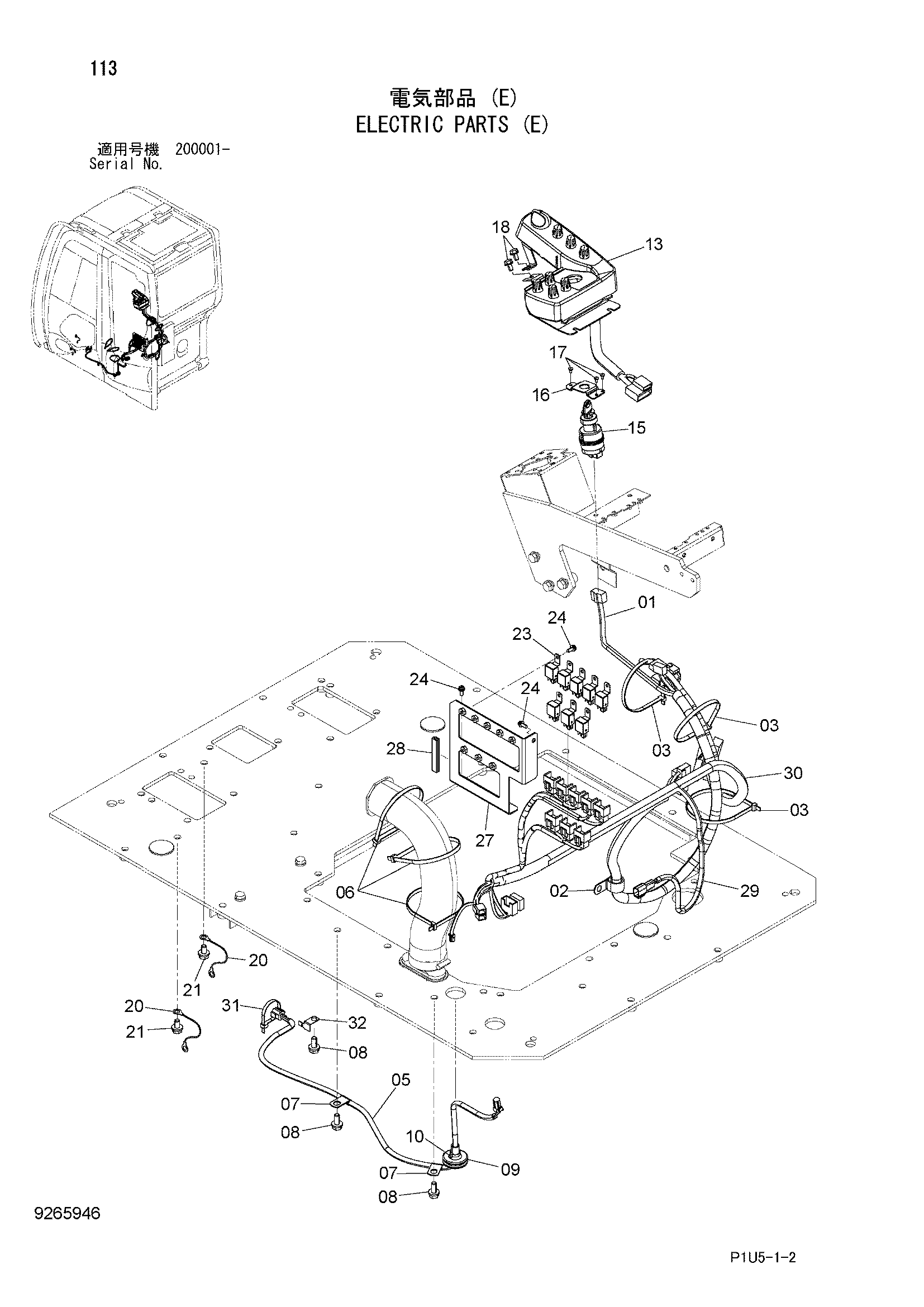

Заводская схема «Электрооборудование (E)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2052264 | Жгут проводов | 1 |
| 02 | 4190262 | Зажим | 1 |
| 03 | 4323613 | Ленточный зажим | 3 |
| 05 | 4630572 | Жгут проводов | 1 |
| 06 | 4323613 | Ленточный зажим | 3 |
| 07 | 4190261 | Зажим | 2 |
| 08 | J271025 | Болт с шайбой | 3 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4637225 | Резиновая втулка | 1 |
| 10 | 4055311 | Ленточный зажим | 1 |
| 13 | 4656878 | Выключатель | 1 |
| 16 | 3106928 | Кронштейн | 1 |
| 17 | 4361800 | Самонарезающий винт | 3 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 4464075 | Жгут проводов | 2 |
| 21 | J271020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4414207 | Реле | 8 |
| 24 | J460616 | Винт с шайбой | 10 |
| 27 | 8106219 | Кронштейн | 1 |
| 28 | 4649377 | Резиновая прокладка | 1 |
| 29 | 2053196 | Жгут проводов | 1 |
| 30 | 1033675 | Жгут проводов | 1 |
| 31 | 4055312 | Ленточный зажим | 1 |
| 32 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
