Експансион и контрактион устройство (1) — HITACHI ZX225USR-3

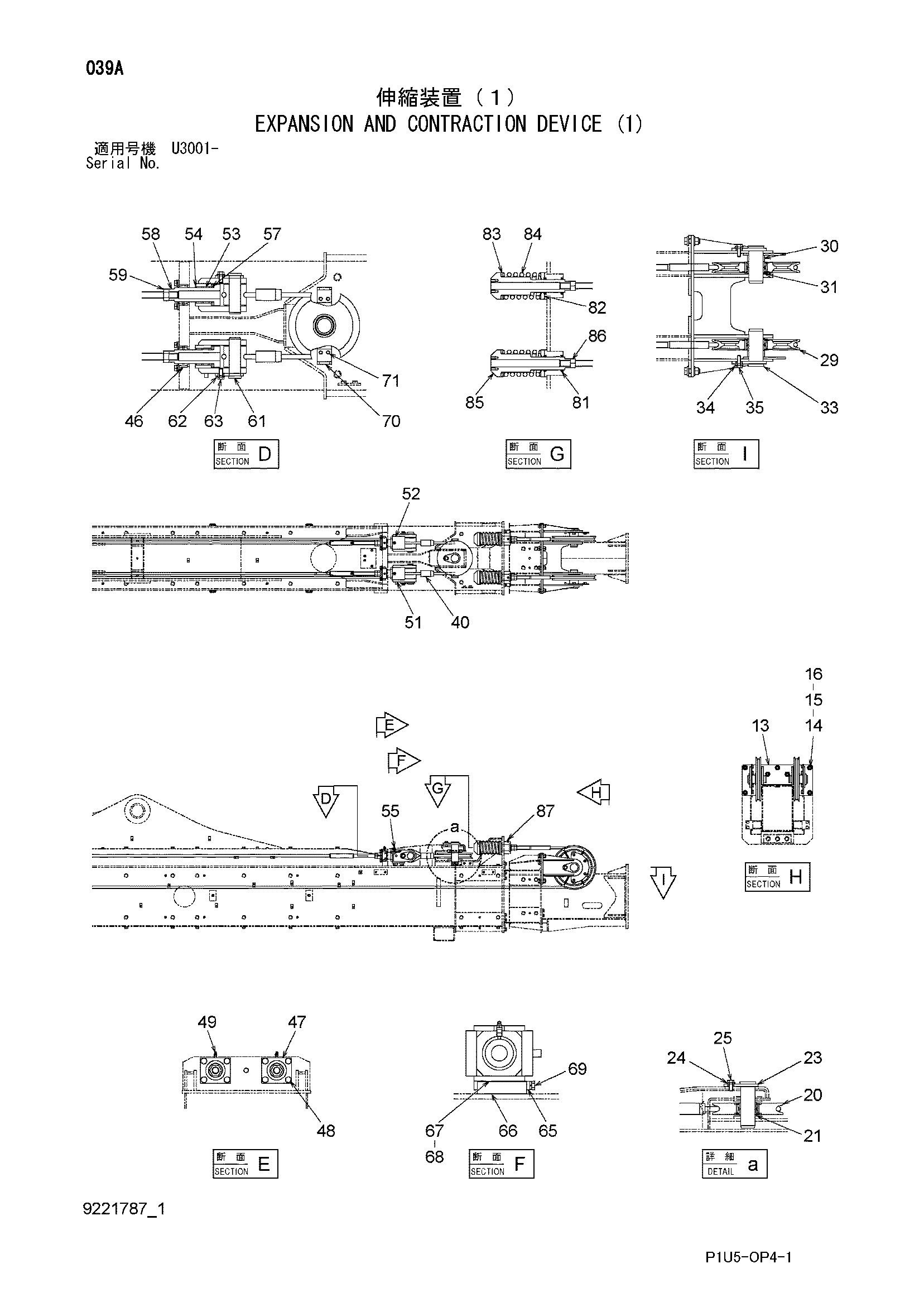

Заводская схема «Експансион и контрактион устройство (1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
13	7043766	Кронштейн	1
14	J931645	Болт	7
15	J222016	Шайба	14
16	J951016	Гайка	7
20	4486453	Канатный блок	1
21	4480779	Проставка	2
23	9759524	Палец	1
24	4339354	Втулка	1
25	J901230	Болт	1
29	4486333	Канатный блок	2
30	4487354	Проставка	2
31	4487315	Проставка	2
33	9760104	Палец	2
34	4339354	Втулка	2
35	J901235	Болт	2
40	4486454	Канат провод	1
46	4487349	Втулка	2
47	4487355	Ограничитель	2
48	J271230	Болт с шайбой	8
48A	J901230	Болт	1
48B	J222012	Шайба	1
49	J75481	Пресс-маслёнка	2
51	8090861	Концевой вилка(левый)	1
52	8090986	Концевой вилка(правый)	1
53	4356103	Втулка	2
54	4246939	Пылезащитное уплотнение	2
55	J75481	Пресс-маслёнка	2
57	4487391	Шайба	4
58	3097138	Палец	2
59	J951024	Гайка	2
61	9760133	Палец	2
62	4339354	Втулка	2
63	J901230	Болт	2
65	4487357	Пластина	2
66	4486436	Пластина скольжение	2
67	4487361	Регулировочная шайба 0.5mm	2
68	4487362	Регулировочная шайба 1.0mm	4
69	J260820	Болт с шайбой	4
69A	J900820	Болт	1
69B	A590108	Плоская шайба	1
70	4487356	Кронштейн	2
71	J271225	Болт с шайбой	4
71A	J901225	Болт	1
71B	J222012	Шайба	1
81	4487350	Пылезащитное уплотнение	4
82	4487366	Пластина	2
83	4487367	Шайба	2
84	4486435	Пружина	2
85	3097139	Палец	2
86	J951022	Гайка	2
87	J75481	Пресс-маслёнка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
