Хомут рукоять — HITACHI ZX225USR-3

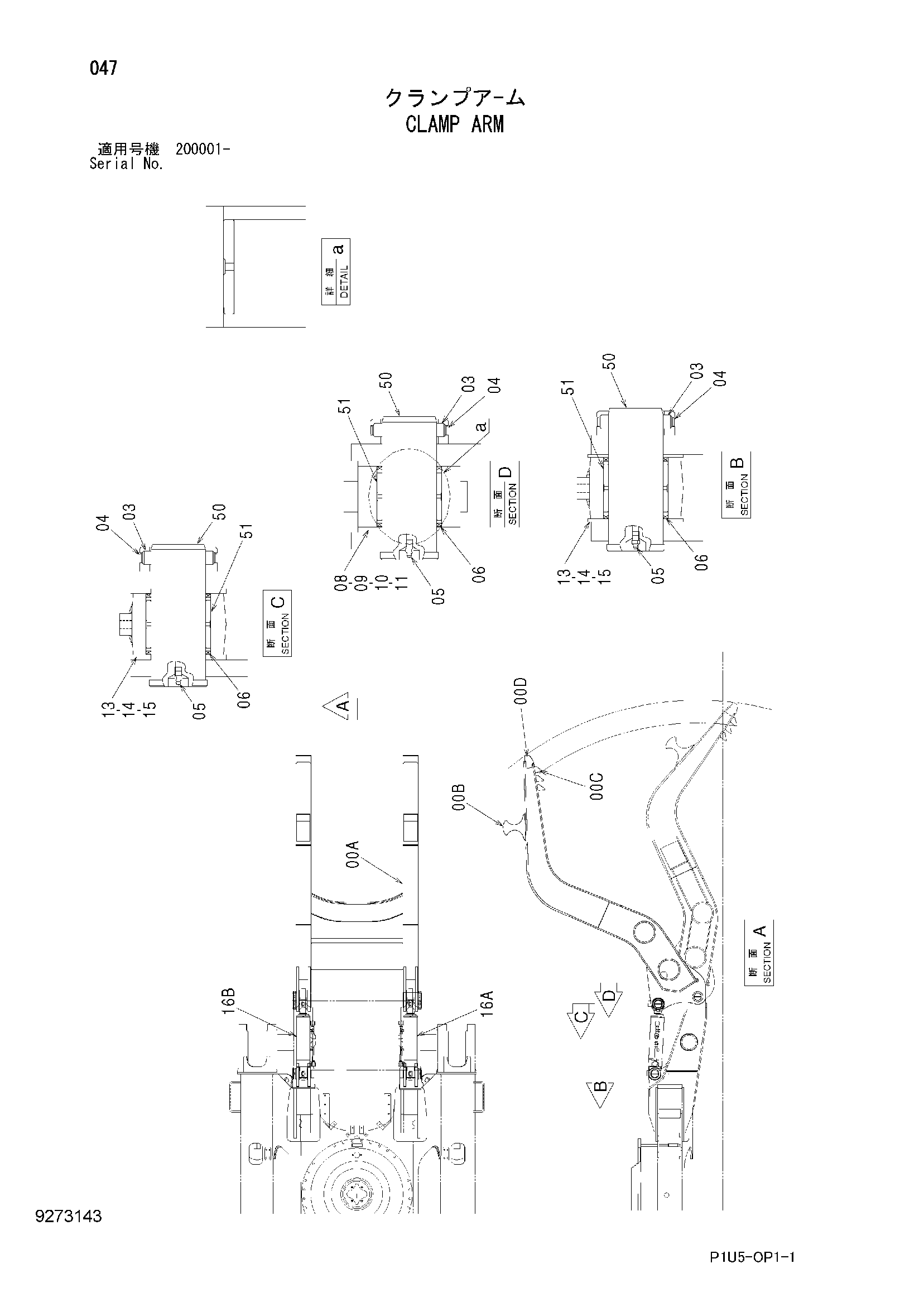

Заводская схема «Хомут рукоять» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9270110 | Рукоять хомут | 1 |
| 00A | 6024725 | Рукоять | 1 |
| 00B | 4659103 | Кронштейн | 2 |
| 00C | 8108431 | Зуб | 2 |
| 00D | 4659121 | Блок | 2 |
| 03 | 4109669 | Палец | 6 |
| 04 | 4098712 | Кольцо | 6 |
| 05 | J75481 | Пресс-маслёнка | 6 |
| 06 | 4067902 | Пылезащитное уплотнение | 4 |
| 08 | 4665319 | Регулировочная шайба | 4 |
| 09 | 4366691 | Упорная пластина | 8 |
| 10 | 4367409 | Упорная пластина | 4 |
| 11 | 4665317 | Проставка | 4 |
| 13 | 4665326 | Регулировочная шайба 0.5mm | 8 |
| 14 | 4665323 | Регулировочная шайба 1.0mm | 8 |
| 15 | 4665324 | Регулировочная шайба 2.0mm | 32 |
| 16 | 9275690 | Кйл.кламп | 1 |
| 16A | 4661658 | Гидроцилиндр рукояти (правый) | 1 |
| 16A1 | 3087017 | Втулка | 2 |
| 16B | 4663671 | Гидроцилиндр рукояти (левый) | 1 |
| 16B1 | 3087017 | Втулка | 2 |
| 50 | 4661644 | Палец | 6 |
| 51 | 3087017 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
