Соединение трубопроводы — HITACHI ZX225USR-3

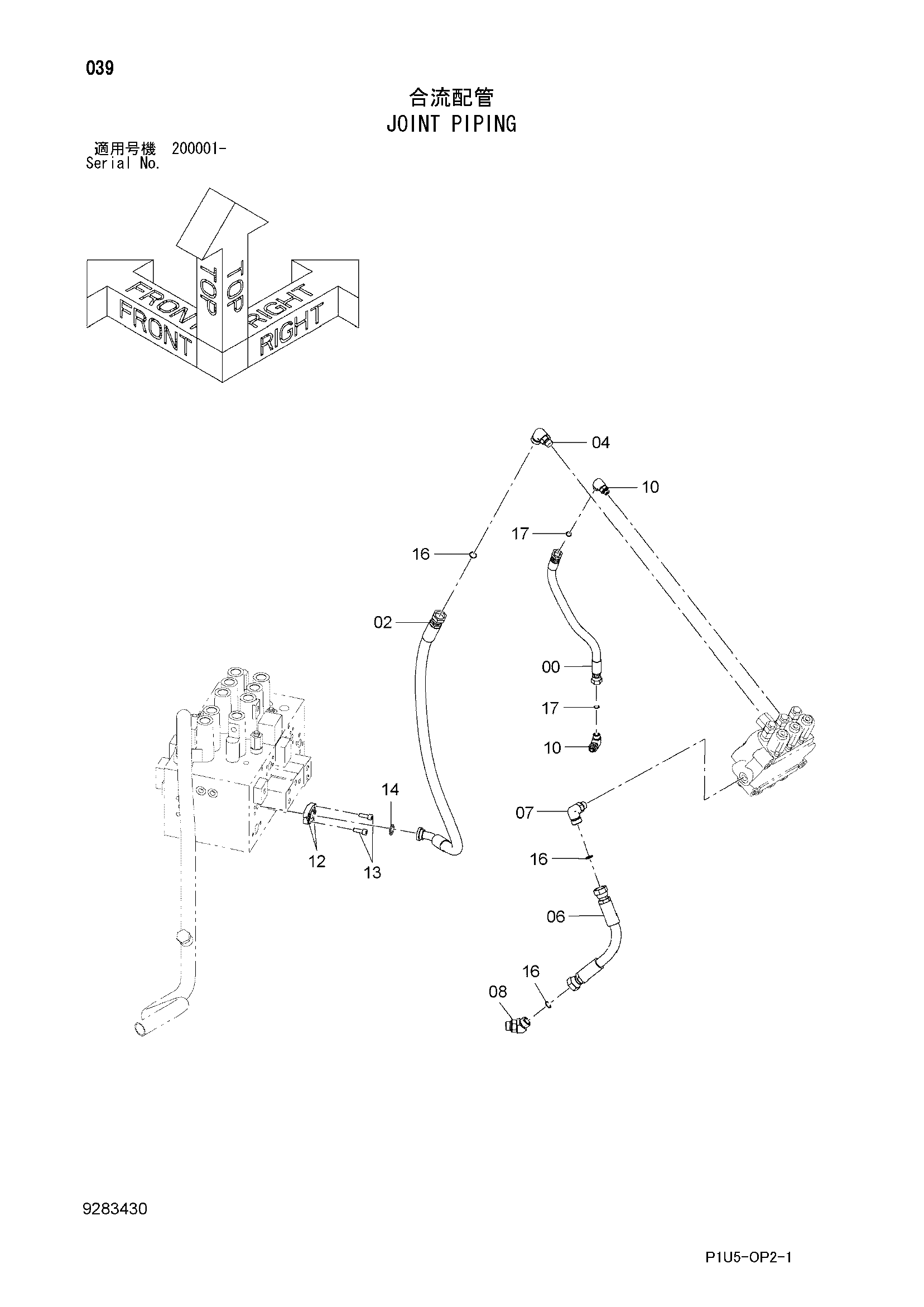

Заводская схема «Соединение трубопроводы» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4616894 | Шланг | 1 |
| 02 | 4680160 | Шланг | 1 |
| 04 | A853346 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4676632 | Шланг | 1 |
| 07 | A853346 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A853266 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4202112 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 986910 | Разъёмный фланец | 2 |
| 13 | J781030 | Болт с внутренним шестигранником | 4 |
| 14 | 971489 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 3 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
