Электрооборудование (F) — HITACHI ZX225USR-3

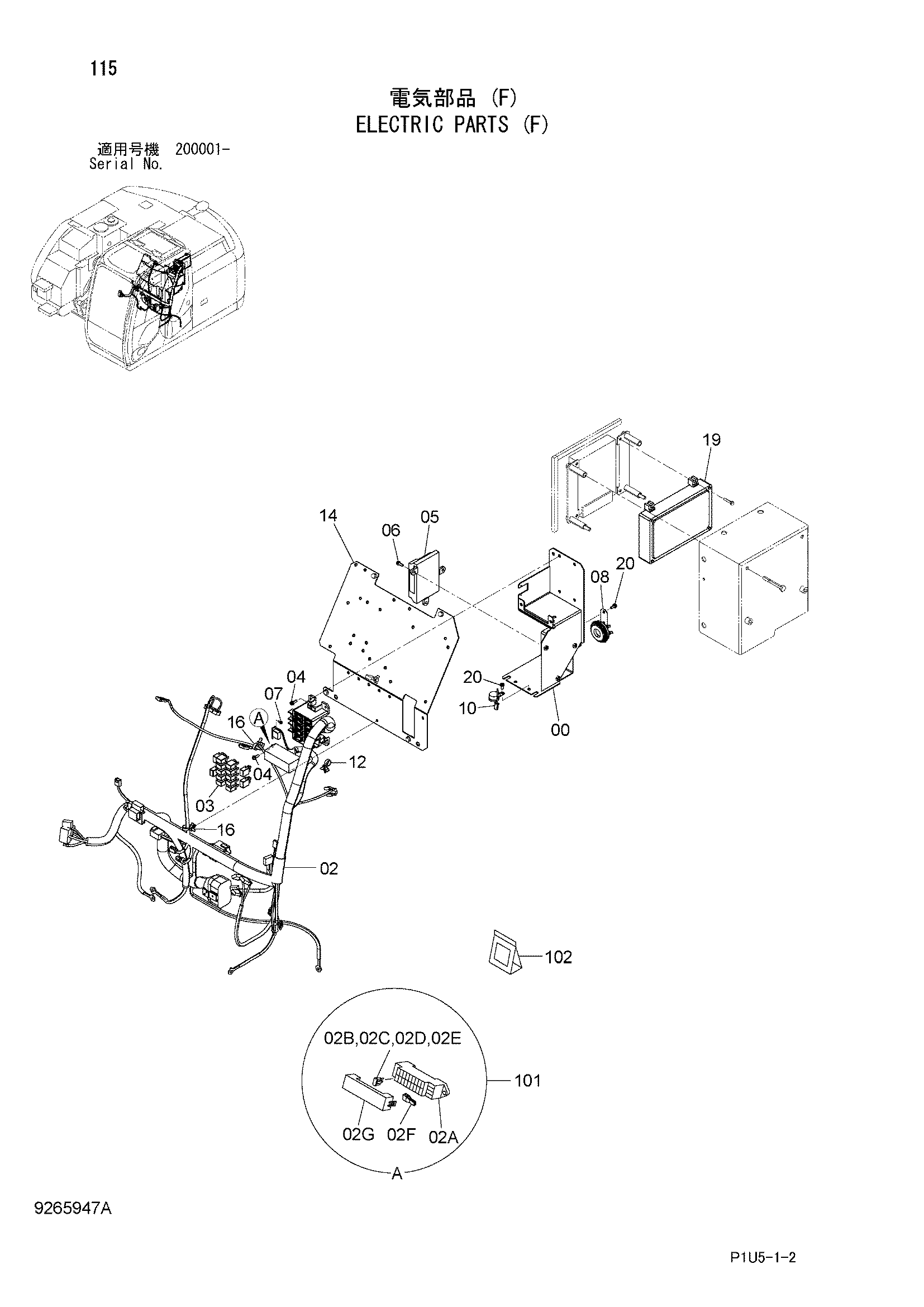

Заводская схема «Электрооборудование (F)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048430 | Кронштейн | 1 |
| 02 | 0005542 | Жгут проводов | 1 |
| 02A | 4456735 | Короб предохранитель | 1 |
| 02B | 4428910 | Предохранитель (5A) | 9 |
| 02C | 4428911 | Предохранитель (10A) | 8 |
| 02D | 4436736 | Предохранитель (20A) | 3 |
| 02E | 4639136 | Предохранитель (30A) | 2 |
| 02F | 4436737 | Пуллер | 1 |
| 02G | 4651207 | Крышка | 1 |
| 02H | 4427429 | Короб реле | 1 |
| 02I | 4456778 | Диод | 3 |
| 03 | 4436534 | Реле | 14 |
| 04 | J460620 | Винт с шайбой | 6 |
| 05 | 4631129 | Контроллер | 1 |
| 06 | J460620 | Винт с шайбой | 3 |
| 07 | J460310 | Винт с шайбой | 2 |
| 08 | 4439229 | Звуковой сигнал | 1 |
| 10 | 4297188 | Зуммер | 1 |
| 12 | 4254600 | Зажим | 1 |
| 14 | 6024169 | Кронштейн | 1 |
| 16 | 4254600 | Зажим | 2 |
| 19 | 9263796 | Блок контроллер | 1 |
| 20 | J460616 | Винт с шайбой | 2 |
| 101 | 4460037 | Короб предохранитель | 1 |
| 102 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
