Гидроцилиндр рукояти — HITACHI ZX225USR-3

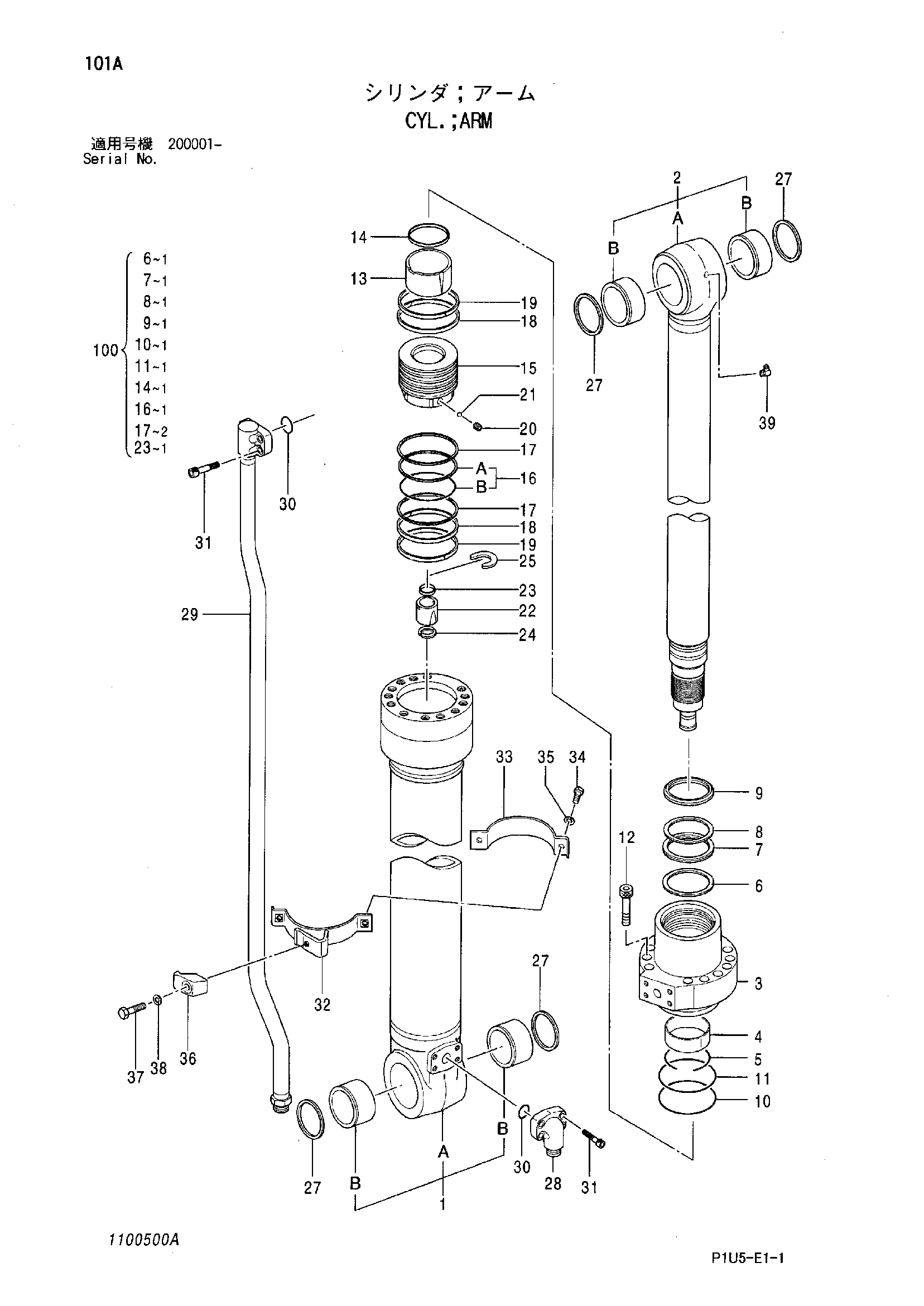

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4613950	Гидроцилиндр рукояти	1
1	1100501	Труба гидроцилиндра в сборе	1
1B	4352399	Втулка пальца	2
2	1100502	Шток поршня в сборе	1
2B	4352399	Втулка пальца	2
3	0789105	Головка гидроцилиндра	1
4	0309204	Втулка	1
5	0236905	Стопорное кольцо	1
6	0997703	Кольцо	1
7	0997704	U-образная манжета	1
8	0667405	Опорное кольцо	1
9	0667406	Грязесъёмное кольцо	1
10	A811130	Уплотнительное кольцо	1
11	0789107	Опорное кольцо	1
12	0219305	Болт с внутренним шестигранником	12
13	1100503	Амортизирующий подшипник	1
14	1100504	Уплотнение амортизатор	1
15	1100505	Поршень	1
16	0309210	Уплотнительное кольцо	1
17	0789109	Опорное кольцо	2
18	0962104	Направляющее кольцо	2
19	0309212	Кольцо	2
20	0352715	Установочный винт	1
21	0104404	Шарик	1
22	1100506	Амортизирующий подшипник	1
23	0667411	Уплотнение амортизатор	1
24	0409915	Ограничитель	2
25	0409916	Стопорное кольцо	1
27	4067902	Грязесъёмное кольцо	4
28	0906103	Соединение	1
29	1100507	Трубка	1
30	984614	Уплотнительное кольцо	2
31	M341236	Болт с внутренним шестигранником	8
32-38	0962110	Комплект лента	1
32	0962106	Лента	1
33	0309221	Лента	1
34	J901035	Болт	2
35	A590910	Шайба	2
36	0309219	Хомут трубки	1
37	0224115	Болт	1
38	0208516	Пружинная шайба	1
39	0225709	Пресс-маслёнка	1
100	4654422	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
