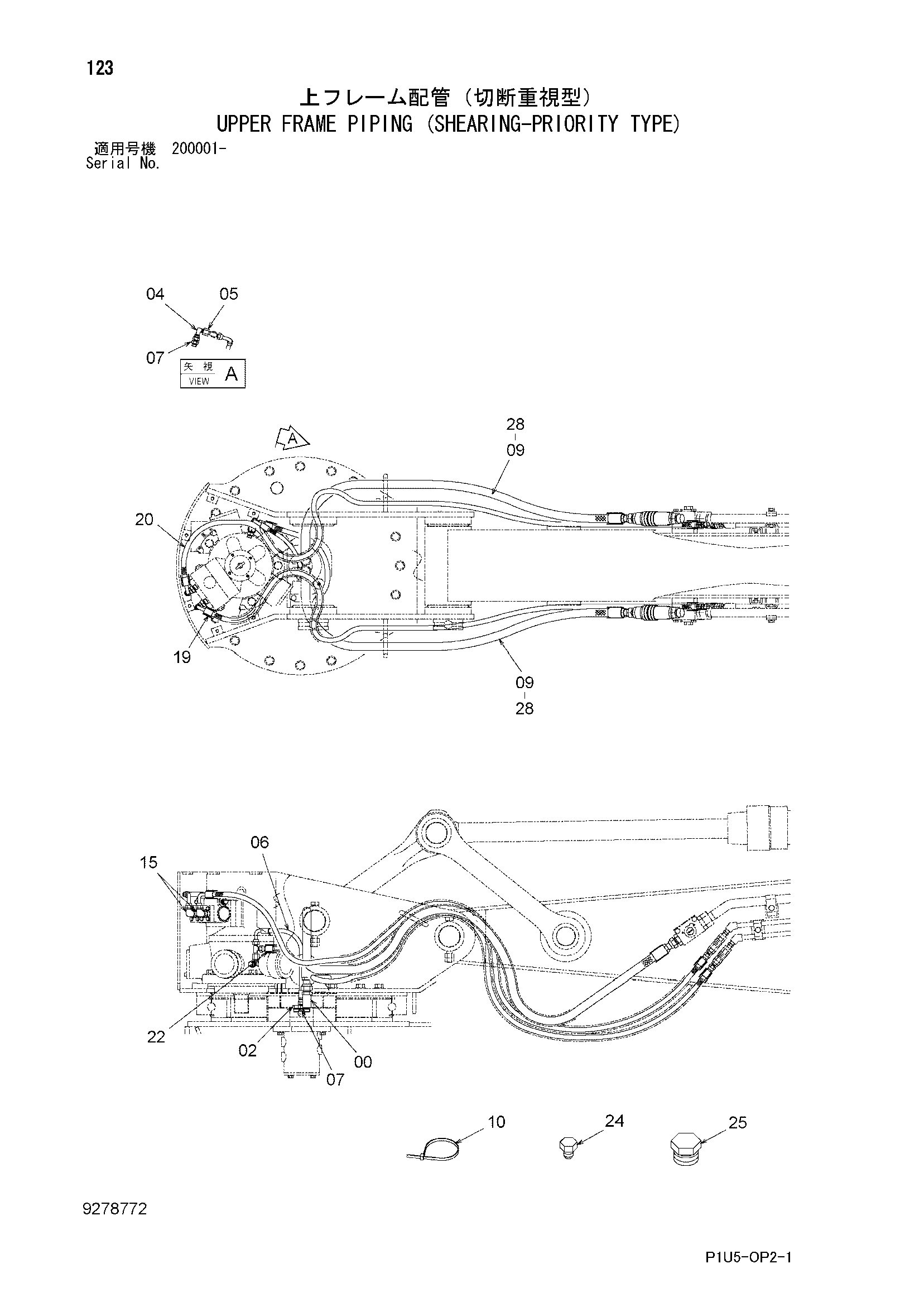

Верхний рама трубопроводы (схеаринг-приоритй тип) — HITACHI ZX225USR-3
Заводская схема «Верхний рама трубопроводы (схеаринг-приоритй тип)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197532 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4174541 | Пробка | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | 4213401 | Шланг | 1 |
| 07 | 4200466 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4671520 | Шланг | 2 |
| 10 | 4121859 | Ленточный зажим | 10 |
| 15 | 4200471 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4671499 | Шланг | 1 |
| 20 | 4671500 | Шланг | 1 |
| 22 | 4662530 | Шланг | 1 |
| 24 | 4222076 | Пробка | 3 |
| 25 | 4209823 | Пробка | 2 |
| 28 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
