Пилотные гидролинии (1.0m) — HITACHI ZX225USR-3

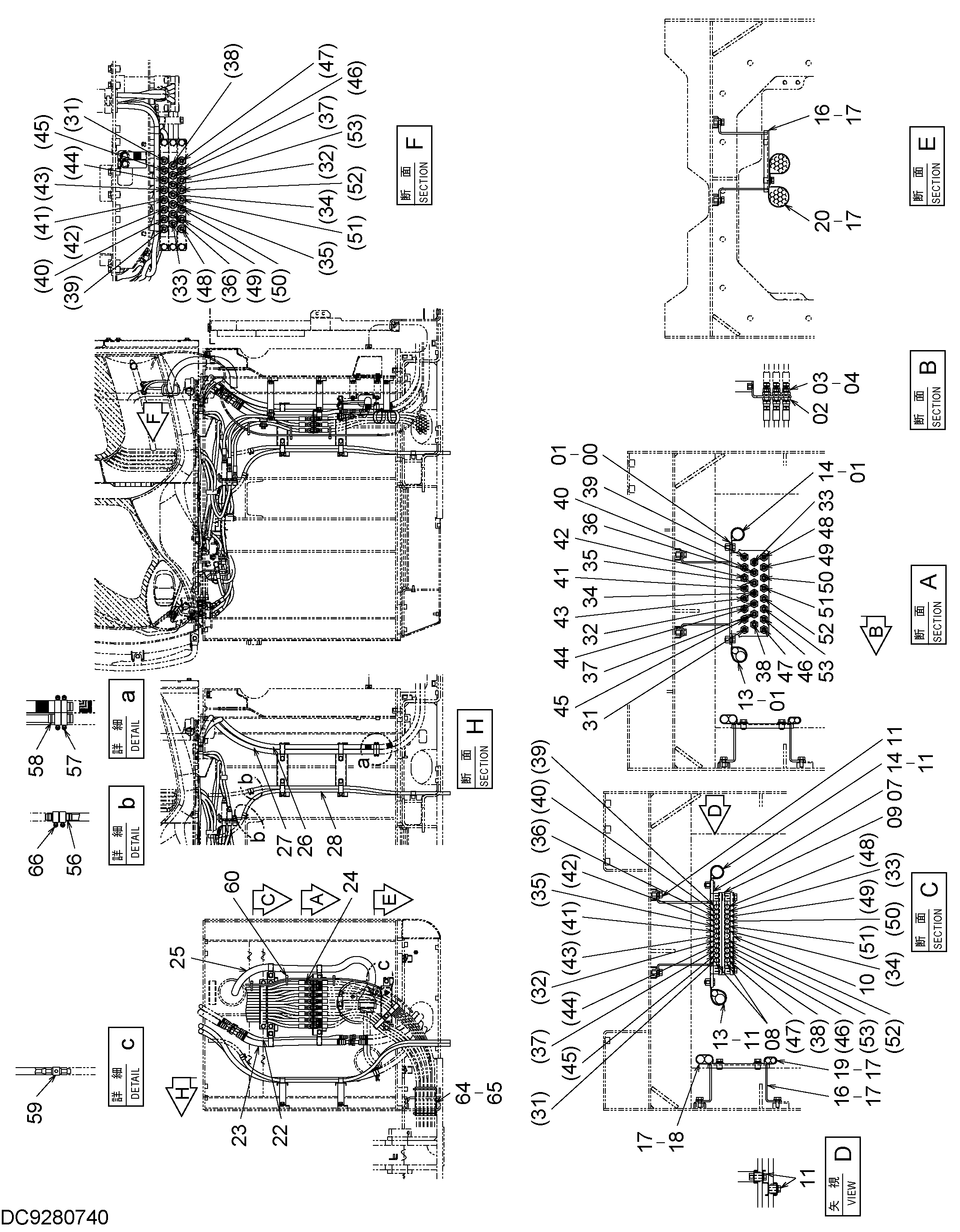

Заводская схема «Пилотные гидролинии (1.0m)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9280740 | Пилотные гидролинии (1.0m) | 1 | |
| 00 | 8109511 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4202532 | Адаптер | 23 |
| 03 | A590914 | Пружинная шайба | 23 |
| 04 | 4202531 | Гайка | 23 |
| 07 | 8109510 | Кронштейн | 1 |
| 08 | 4664688 | Резиновая прокладка | 2 |
| 09 | 9767595 | Кронштейн | 1 |
| 10 | 4666813 | Пластина | 1 |
| 11 | J271025 | Болт с шайбой | 8 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4190291 | Зажим | 2 |
| 14 | 4190264 | Зажим | 2 |
| 16 | 8088357 | Кронштейн | 3 |
| 17 | J271025 | Болт с шайбой | 11 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4192034 | Зажим | 2 |
| 19 | 4190282 | Зажим | 2 |
| 20 | 4193816 | Зажим | 2 |
| 22 | 4486258 | Шланг | 1 |
| 23 | 4486259 | Шланг | 1 |
| 24 | 4338764 | Виниловый шланг | 1 |
| 25 | 2054537 | Жгут проводов | 1 |
| 26 | 4486660 | Водяной шланг | 1 |
| 27 | 4486659 | Водяной шланг | 1 |
| 28 | 4486693 | Шланг | 2 |
| 31 | 4489886 | Шланг | 1 |
| 32 | 4489887 | Шланг | 1 |
| 33 | 4489888 | Шланг | 1 |
| 34 | 4489889 | Шланг | 1 |
| 35 | 4489890 | Шланг | 1 |
| 36 | 4489891 | Шланг | 1 |
| 37 | 4489892 | Шланг | 1 |
| 38 | 4489893 | Шланг | 1 |
| 39 | 4489894 | Шланг | 1 |
| 40 | 4489895 | Шланг | 1 |
| 41 | 4489896 | Шланг | 1 |
| 42 | 4489897 | Шланг | 1 |
| 43 | 4489899 | Шланг | 1 |
| 44 | 4489900 | Шланг | 1 |
| 45 | 4489898 | Шланг | 1 |
| 46 | 4489901 | Шланг | 1 |
| 47 | 4489902 | Шланг | 1 |
| 48 | 4660325 | Шланг | 1 |
| 49 | 4660331 | Шланг | 1 |
| 50 | 4677758 | Шланг | 1 |
| 51 | 4677759 | Шланг | 1 |
| 52 | 4677760 | Шланг | 1 |
| 53 | 4664440 | Шланг | 1 |
| 56 | 4487037 | Соединение шланг | 2 |
| 57 | 4514699 | Хомут шланга | 4 |
| 58 | 4347396 | Соединение трубка | 2 |
| 59 | 4254237 | Соединение | 2 |
| 60 | 4055311 | Ленточный зажим | 8 |
| 64 | 4453084 | Резиновая втулка | 2 |
| 65 | 4055312 | Ленточный зажим | 4 |
| 66 | 4514700 | Зажим шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
