Основные гидролинии (4) — HITACHI ZX225USR-3

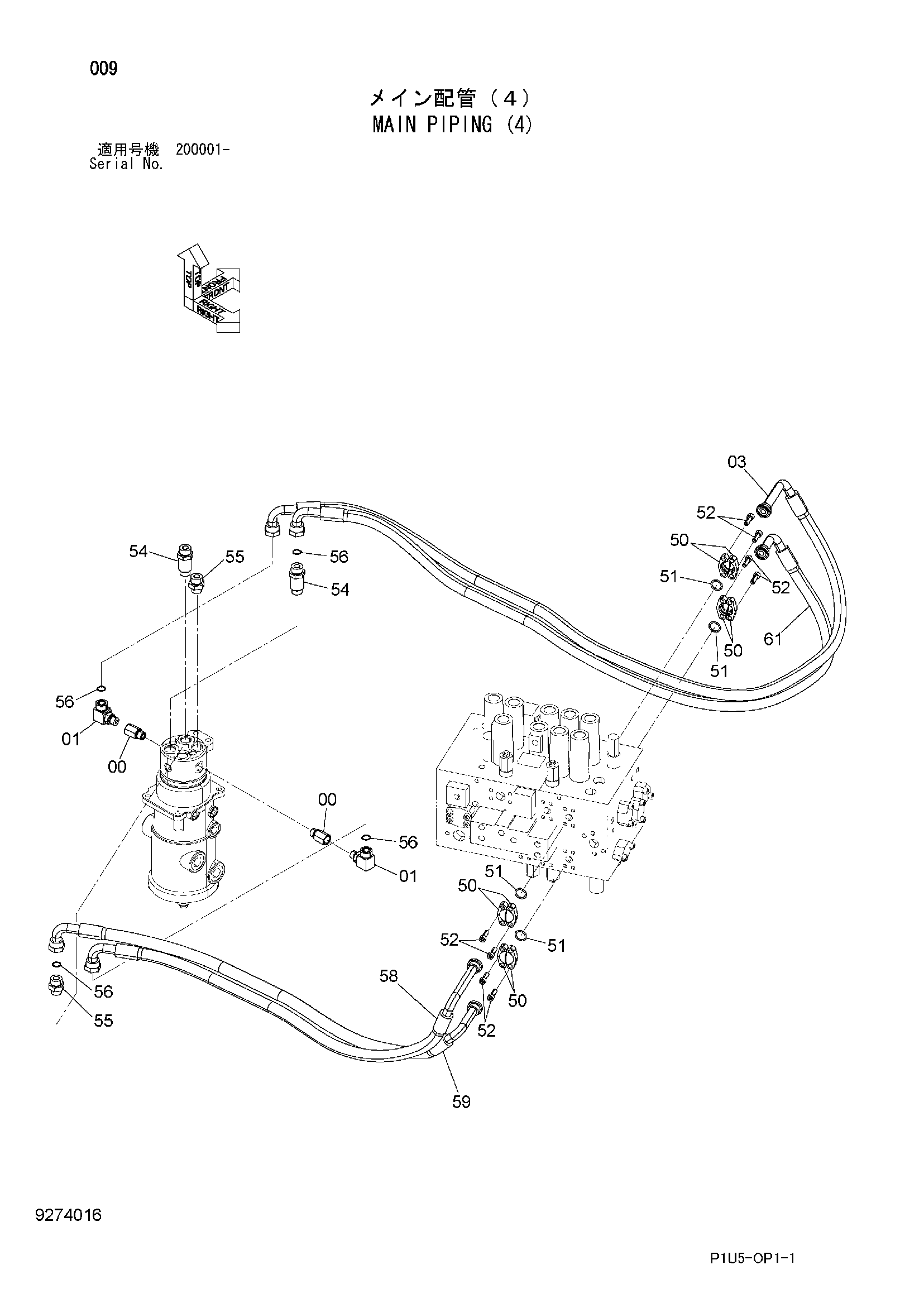

Заводская схема «Основные гидролинии (4)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406267 | Переходник | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A853346 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9274162 | Шланг в сборе | 1 |
| 03A | 4666326 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 6 |
| 50 | 986910 | Разъёмный фланец | 8 |
| 51 | 971489 | Уплотнительное кольцо | 4 |
| 52 | J781030 | Болт с внутренним шестигранником | 16 |
| 54 | 4189539 | Адаптер | 2 |
| 54A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | A853166 | Адаптер | 2 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 4187308 | Уплотнительное кольцо | 4 |
| 58 | 9271655 | Шланг в сборе | 1 |
| 58A | 4663572 | Шланг | 1 |
| 58B | 4327294 | Защитный кожух | 4 |
| 59 | 9271657 | Шланг в сборе | 1 |
| 59A | 4663573 | Шланг | 1 |
| 59B | 4327294 | Защитный кожух | 4 |
| 61 | 9271659 | Шланг в сборе | 1 |
| 61A | 4663575 | Шланг | 1 |
| 61B | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
