Задний камера — HITACHI ZX225USR-3

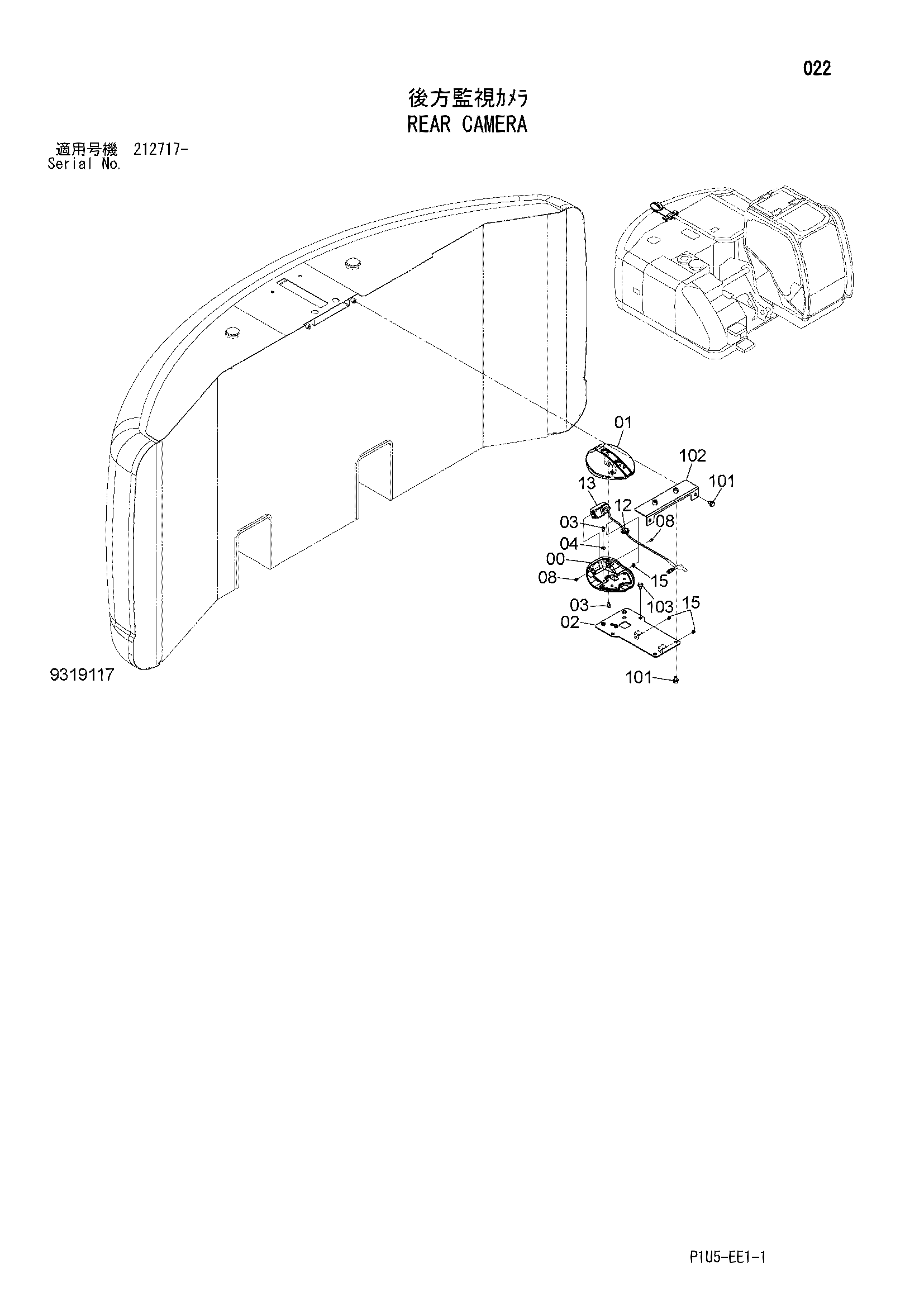

Заводская схема «Задний камера» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049033 | Крышка | 1 |
| 01 | 7049034 | Крышка | 1 |
| 02 | 8101747 | Кронштейн | 1 |
| 03 | J780812 | Болт с внутренним шестигранником | 6 |
| 04 | A590108 | Плоская шайба | 3 |
| 08 | J780610 | Болт с внутренним шестигранником | 4 |
| 12 | 4299864 | Уплотнительная втулка | 1 |
| 13 | 4642744 | Камера | 1 |
| 15 | 4218657 | Зажим | 3 |
| 101 | J271020 | Болт с шайбой | 4 |
| 101A | J901020 | Болт | 1 |
| 101B | J222010 | Шайба | 1 |
| 102 | 8122412 | Кронштейн | 1 |
| 103 | J271055 | Болт с шайбой | 2 |
| 103A | J901055 | Болт | 1 |
| 103B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
