Крышка (слидинг кабина) — HITACHI ZX225USR-3

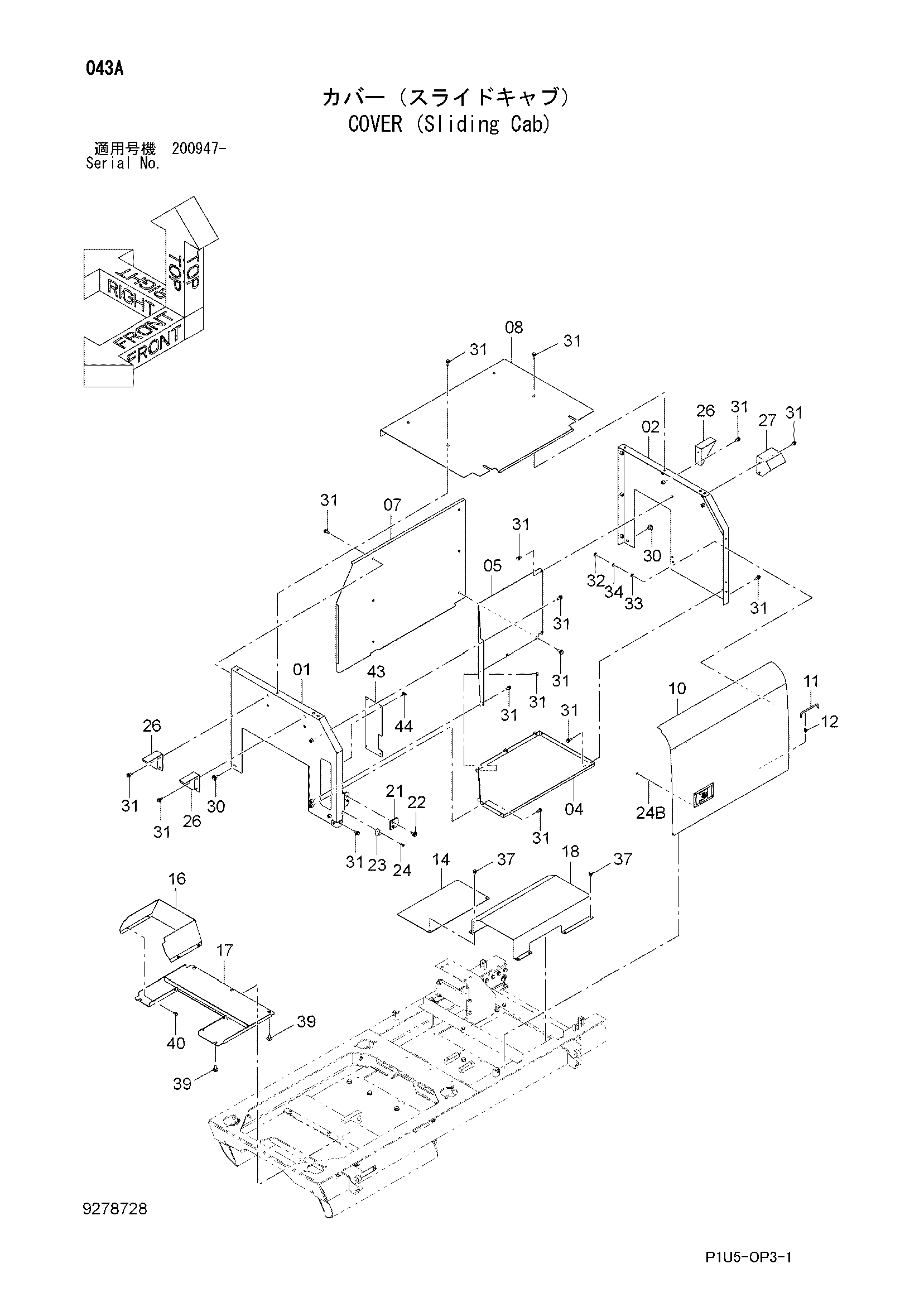

Заводская схема «Крышка (слидинг кабина)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7053136 | Крышка | 1 |
| 02 | 7053135 | Крышка | 1 |
| 04 | 8107149 | Крышка | 1 |
| 05 | 2053899 | Крышка | 1 |
| 07 | 2054512 | Крышка | 1 |
| 08 | 7053134 | Крышка | 1 |
| 10 | 7053189 | Дверь | 1 |
| 11 | 4639112 | Стойка | 1 |
| 12 | 4647195 | Держатель | 1 |
| 14 | 9766970 | Крышка | 1 |
| 16 | 8110039 | Крышка | 1 |
| 17 | 8110040 | Крышка | 1 |
| 18 | 7053187 | Крышка | 1 |
| 21 | 4638905 | Ограничитель | 1 |
| 22 | J281030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | 4652573 | Ограничитель | 1 |
| 24 | J260635 | Болт с шайбой | 2 |
| 24A | J900635 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 26 | 9768204 | Опора | 3 |
| 27 | 8110125 | Опора | 1 |
| 30 | J281030 | Болт с шайбой | 2 |
| 30A | J901030 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 31 | J271030 | Болт с шайбой | 32 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J950010 | Гайка | 4 |
| 33 | A590110 | Плоская шайба | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 37 | J271020 | Болт с шайбой | 8 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | J281035 | Болт с шайбой | 5 |
| 39A | J901035 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 40 | J260820 | Болт с шайбой | 4 |
| 40A | J900820 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 43 | 4676833 | Крышка | 1 |
| 44 | M360614 | Болт винг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
