Гидроцилиндр рукояти (левый) — HITACHI ZX225USR-3

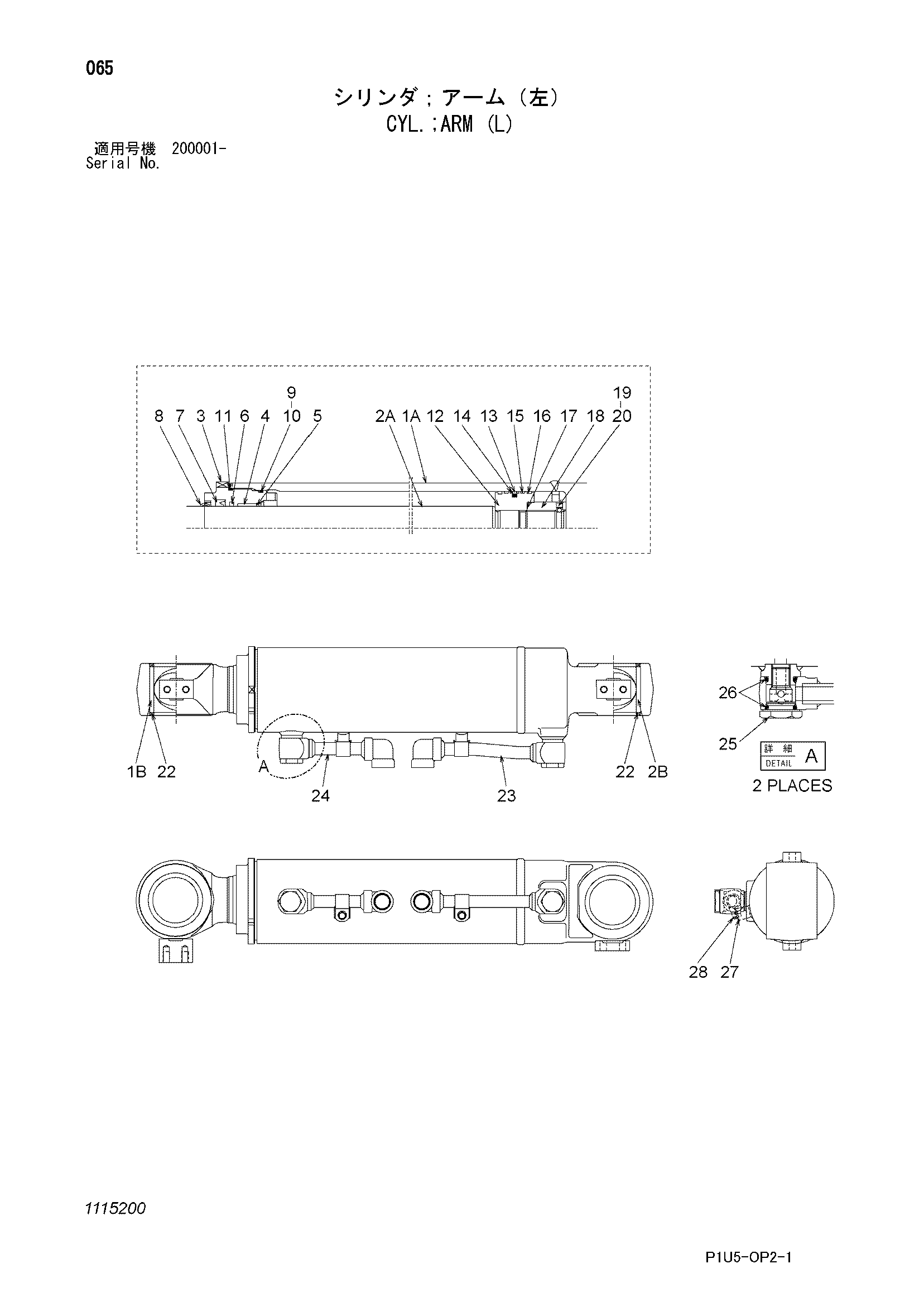

Заводская схема «Гидроцилиндр рукояти (левый)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4663671 | Гидроцилиндр рукояти | 1 | |
| 1 | 1115201 | Труба гидроцилиндра | 1 |
| 1A | 1115202 | Труба гидроцилиндра | 1 |
| 1B | 4094906 | Втулка | 1 |
| 2 | 1115003 | Шток поршня | 1 |
| 2A | 1115004 | Шток поршня | 1 |
| 2B | 4094906 | Втулка | 1 |
| 3 | 1115005 | Головка гидроцилиндра | 1 |
| 4 | 0309304 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0789213 | Кольцо | 1 |
| 7 | 0789214 | U-образная манжета | 1 |
| 8 | 0667006 | Грязесъёмное кольцо | 1 |
| 9 | A811115 | Уплотнительное кольцо | 1 |
| 10 | 0814207 | Опорное кольцо | 1 |
| 11 | A810120 | Уплотнительное кольцо | 1 |
| 12 | 0409708 | Поршень | 1 |
| 13 | 0258205 | Кольцо уплотнение в сборе | 1 |
| 14 | 0409709 | Опорное кольцо | 2 |
| 15 | 0998904 | Направляющее кольцо | 2 |
| 16 | 0261308 | Направляющее кольцо | 2 |
| 17 | 0309013 | Регулировочная шайба | 1 |
| 18 | 0788907 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 22 | 4067902 | Пылезащитное уплотнение | 4 |
| 23 | 1115006 | Трубка | 1 |
| 24 | 1115007 | Трубка | 1 |
| 25 | 4480022 | Пробка | 2 |
| 26 | 4509182 | Уплотнительное кольцо | 4 |
| 27 | 0826815 | Держатель | 2 |
| 28 | 0826816 | Болт | 2 |
| 100 | 1115008 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
