Пилотные гидролинии (левый педаль) — HITACHI ZX225USR-3

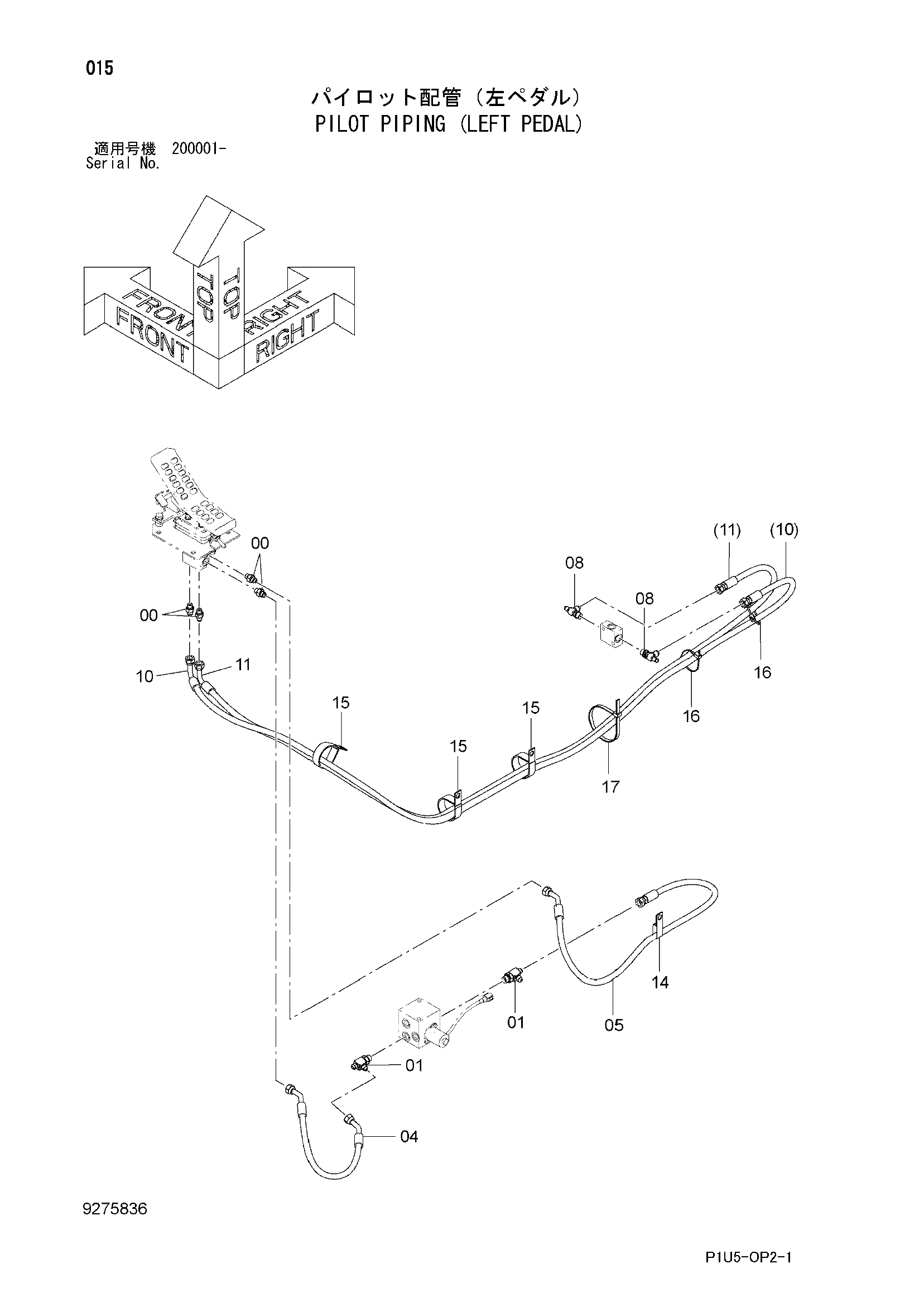

Заводская схема «Пилотные гидролинии (левый педаль)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852433 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4668553 | Шланг | 1 |
| 05 | 4294973 | Шланг | 1 |
| 08 | 4239712 | Тройник | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9275824 | Шланг в сборе | 1 |
| 10A | 4668594 | Шланг | 1 |
| 10B | 4327315 | Защитный кожух | 2 |
| 11 | 9275825 | Шланг в сборе | 1 |
| 11A | 4401956 | Шланг | 1 |
| 11B | 4327315 | Защитный кожух | 2 |
| 14 | 4259817 | Зажим | 1 |
| 15 | 4193816 | Зажим | 3 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 17 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
