Рукоять удерживающий клапан трубопроводы (1) — HITACHI ZX225USR-3

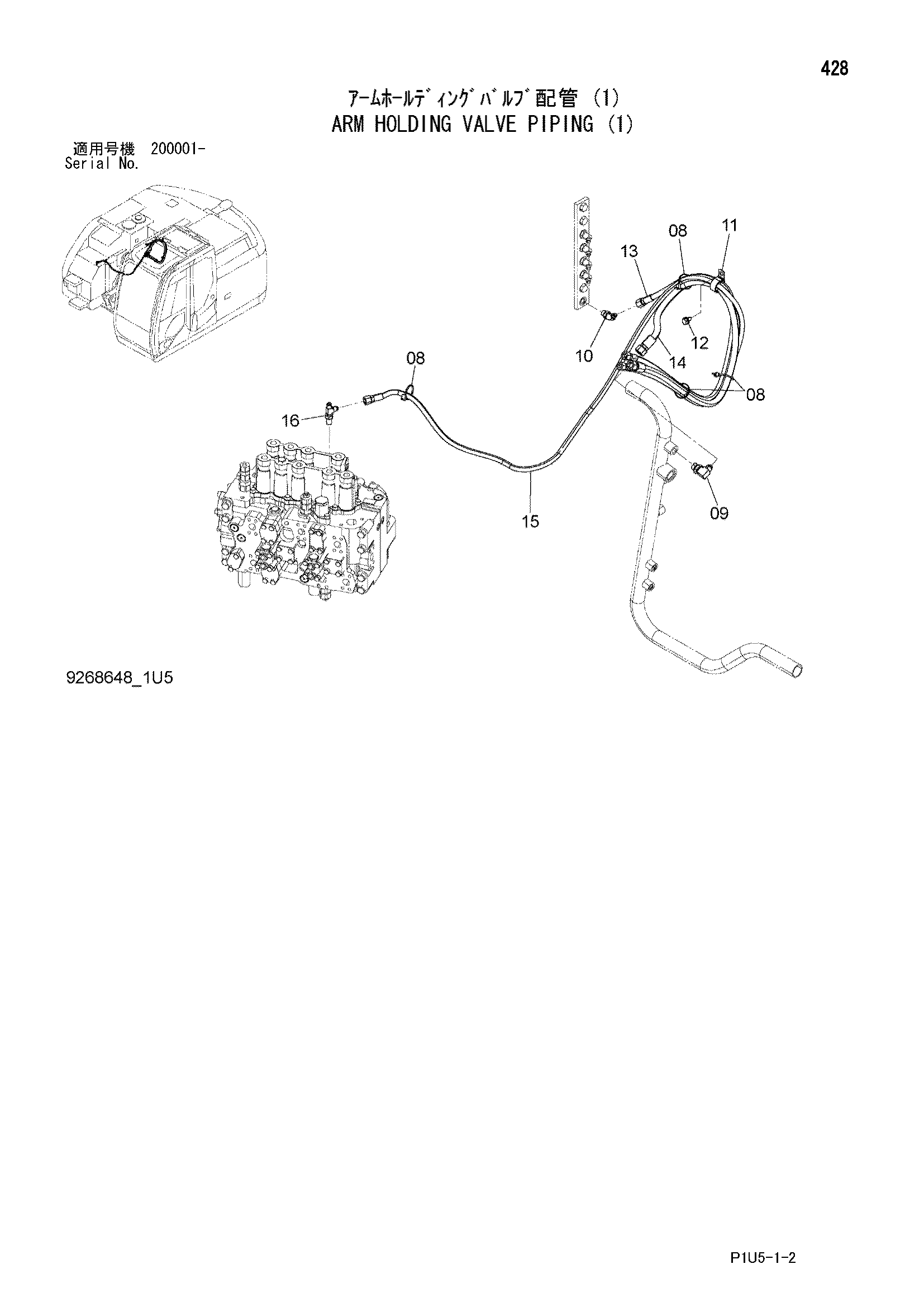

Заводская схема «Рукоять удерживающий клапан трубопроводы (1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4055312 | Ленточный зажим | 4 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852233 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190264 | Зажим | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 9275790 | Шланг в сборе | 1 |
| 13A | 4668483 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 4 |
| 14 | 9274486 | Шланг в сборе | 1 |
| 14A | 4304475 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 15 | 9274489 | Шланг в сборе | 1 |
| 15A | 4666641 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 5 |
| 16 | 4208910 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
