PTO трубопроводы — HITACHI ZX225USR-3

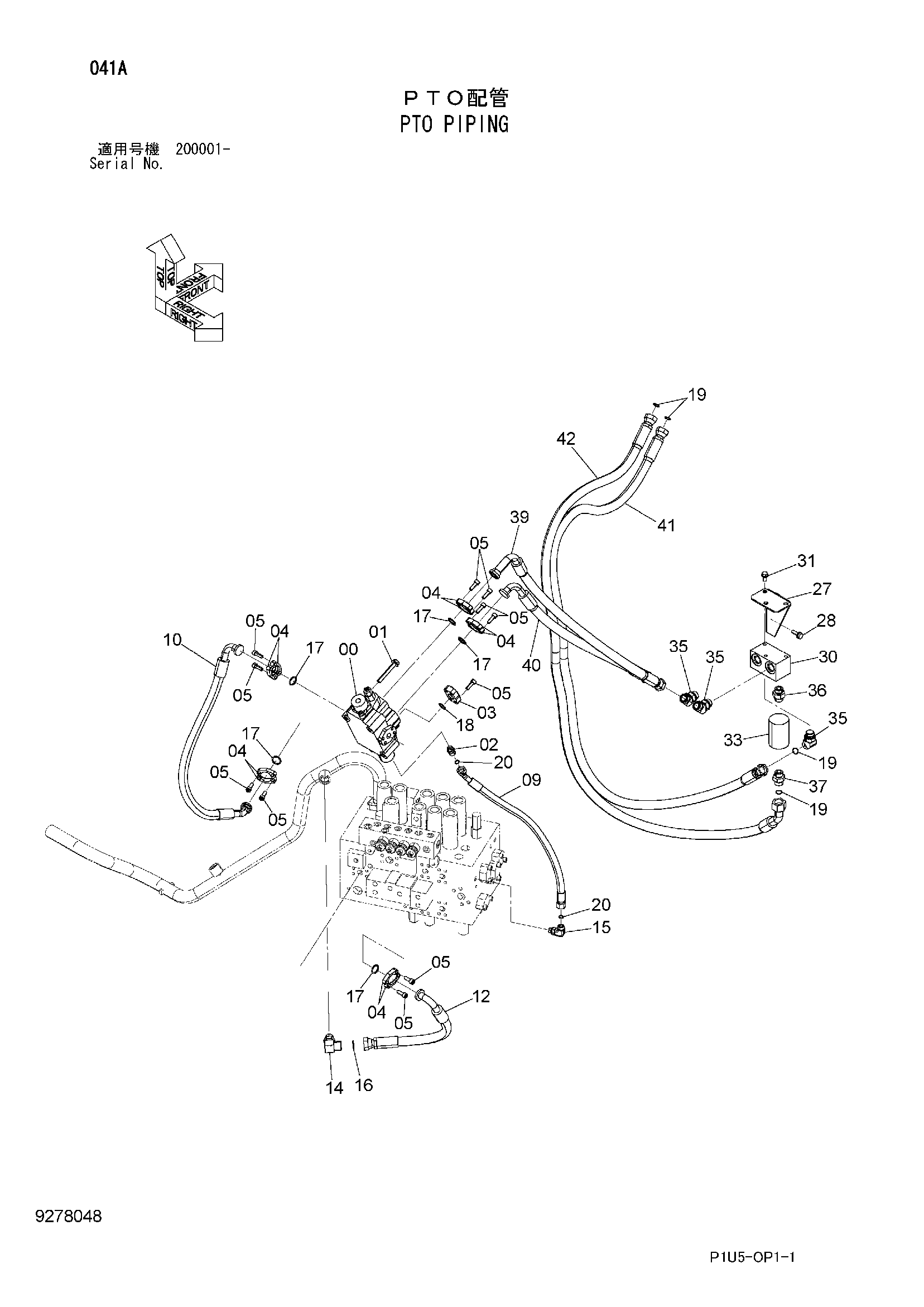

Заводская схема «PTO трубопроводы» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9273061 | Гидрораспределитель | 1 |
| 00A | 4602026 | Гидрораспределитель | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4200655 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 2046512 | Пластина | 1 |
| 04 | 986910 | Разъёмный фланец | 10 |
| 05 | J781030 | Болт с внутренним шестигранником | 24 |
| 09 | 4657596 | Шланг | 1 |
| 10 | 4673800 | Шланг | 1 |
| 12 | 4673825 | Шланг | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4202112 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 1 |
| 17 | 971489 | Уплотнительное кольцо | 5 |
| 18 | 4314064 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 6 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 27 | 8110920 | Кронштейн | 1 |
| 28 | J271035 | Болт с шайбой | 2 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 3094453 | Блок | 1 |
| 31 | J271025 | Болт с шайбой | 3 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4215142 | Клапан словретур | 1 |
| 35 | A853266 | Угловой штуцер | 3 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4224932 | Адаптер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 2 |
| 37 | A853166 | Адаптер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 4675293 | Шланг | 1 |
| 40 | 4675292 | Шланг | 1 |
| 41 | 9282263 | Шланг в сборе | 1 |
| 41A | 4675279 | Шланг | 1 |
| 41B | 4327294 | Защитный кожух | 5 |
| 42 | 9282264 | Шланг в сборе | 1 |
| 42A | 4675319 | Шланг | 1 |
| 42B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
