Кронштейн — HITACHI ZX225USR-3

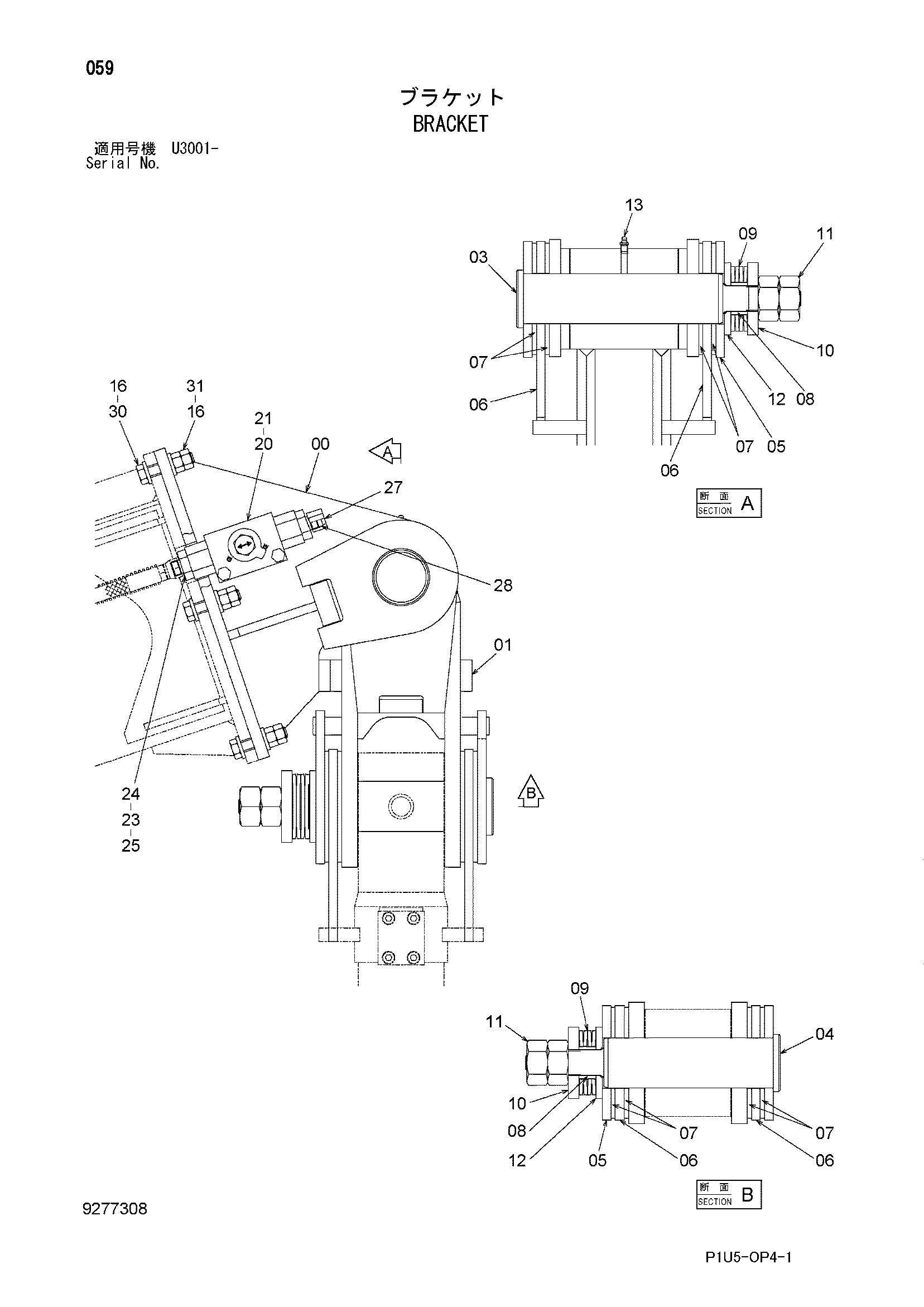

Заводская схема «Кронштейн» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052692 | Кронштейн | 1 |
| 01 | 8090954 | Кронштейн | 1 |
| 03 | 9760137 | Палец | 1 |
| 04 | 9760136 | Палец | 1 |
| 05 | 4487577 | Рычаг | 2 |
| 06 | 4487578 | Рычаг | 4 |
| 07 | 4484665 | Тормоз дисковый | 8 |
| 08 | 4482792 | Проставка | 2 |
| 09 | 492643 | Пружина флусх | 8 |
| 10 | 492645 | Сиденье | 2 |
| 11 | J953036 | Гайка | 4 |
| 12 | 4482793 | Пластина | 2 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 16 | 4114405 | Шайба | 20 |
| 20 | 4447675 | Запорный клапан | 2 |
| 21 | J901095 | Болт | 4 |
| 23 | 4263448 | Переходник S | 4 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4188623 | Адаптер | 4 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 4 |
| 27 | 4189092 | Гайка | 2 |
| 28 | 4189093 | Колпачок | 2 |
| 30 | J931670 | Болт | 10 |
| 31 | J950016 | Гайка | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
