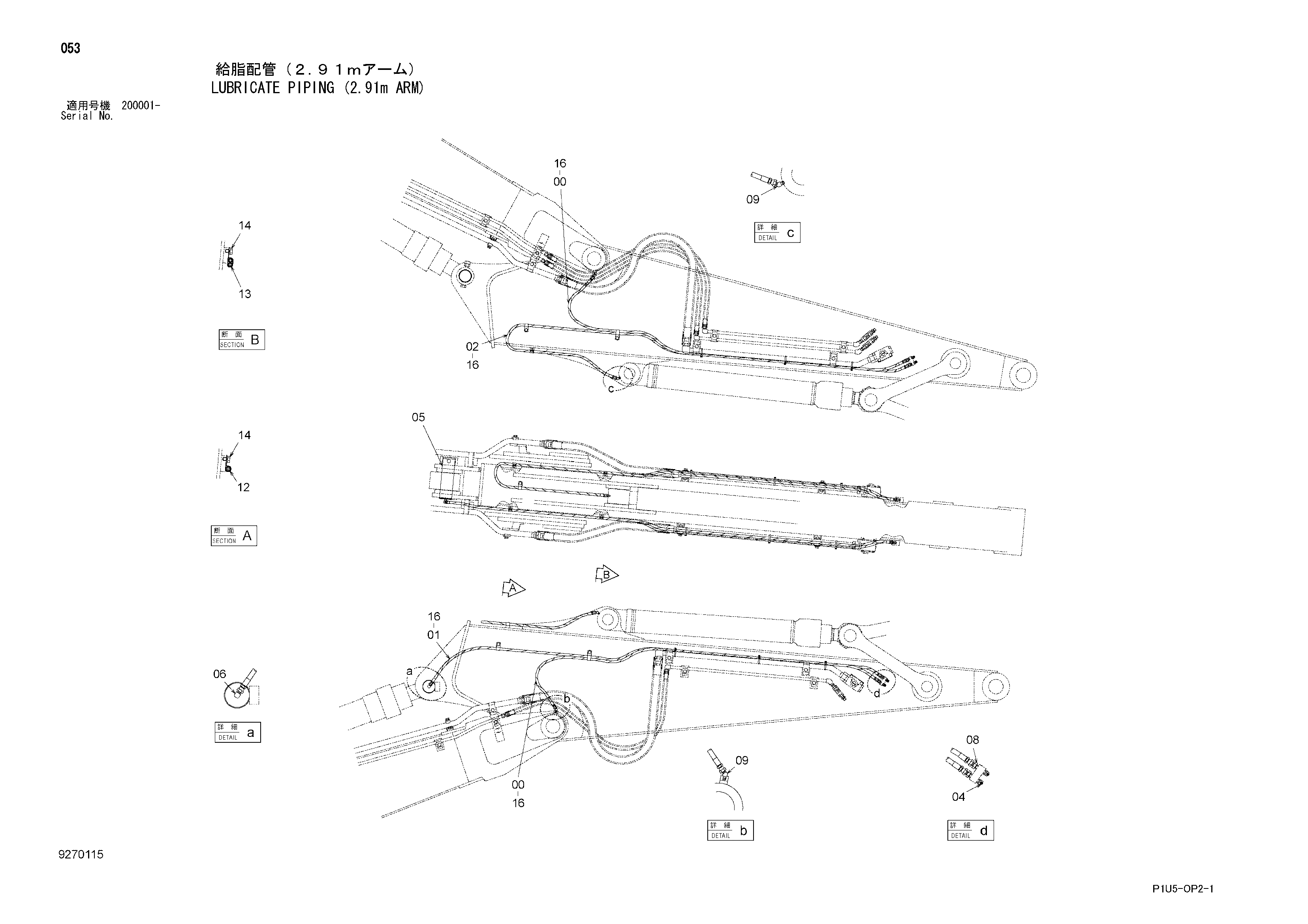

Трубопроводы системы смазки (2.91m рукоять) — HITACHI ZX225USR-3
Заводская схема «Трубопроводы системы смазки (2.91m рукоять)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4486008 | Шланг | 2 |
| 01 | 4486013 | Шланг | 1 |
| 02 | 4604944 | Шланг | 1 |
| 04 | 4148896 | Пресс-маслёнка | 4 |
| 05 | 3088940 | Палец | 1 |
| 06 | 4154656 | Угловой штуцер | 1 |
| 08 | 4154651 | Адаптер | 4 |
| 09 | 4298745 | Угловой штуцер | 3 |
| 12 | 4190253 | Зажим | 3 |
| 13 | 4190292 | Зажим | 2 |
| 14 | J271016 | Болт с шайбой | 5 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4327293 | Защитный кожух | 20 |
| 17 | 4121859 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
