Скольжение рукоять детали — HITACHI ZX225USR-3

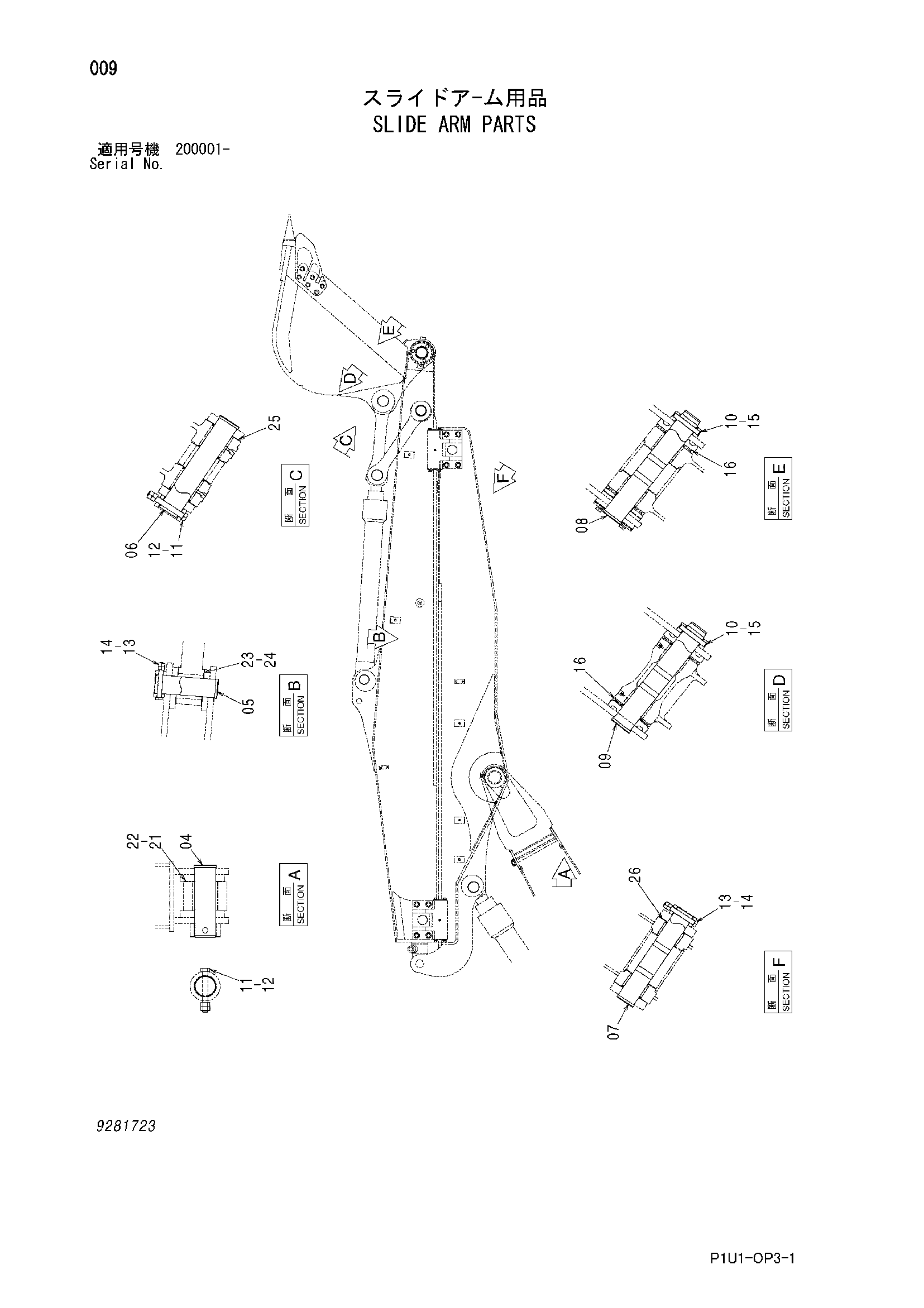

Заводская схема «Скольжение рукоять детали» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3088575 | Палец | 1 |
| 05 | 3088578 | Палец | 1 |
| 06 | 3088581 | Палец | 1 |
| 07 | 3088579 | Палец | 1 |
| 08 | 3088577 | Палец | 1 |
| 09 | 3088580 | Палец | 1 |
| 10 | 4454560 | Палец | 2 |
| 11 | 4435126 | Стопорный палец | 2 |
| 12 | J950020 | Гайка | 4 |
| 13 | 4435124 | Стопорный палец | 2 |
| 14 | J950016 | Гайка | 4 |
| 15 | 4454561 | Кольцо | 2 |
| 16 | 4089028 | Уплотнительное кольцо | 4 |
| 21 | 4444286 | Упорная пластина 1.0mm | 1 |
| 22 | 4444287 | Упорная пластина 2.0mm | 1 |
| 23 | 4444288 | Упорная пластина 1.0mm | 1 |
| 24 | 4444289 | Упорная пластина 2.0mm | 1 |
| 25 | 4450012 | Упорная пластина 1.0mm | 4 |
| 26 | 4450011 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
