Хигх-моунт кабина боковой ступень (2.0m)(2) — HITACHI ZX225USR-3

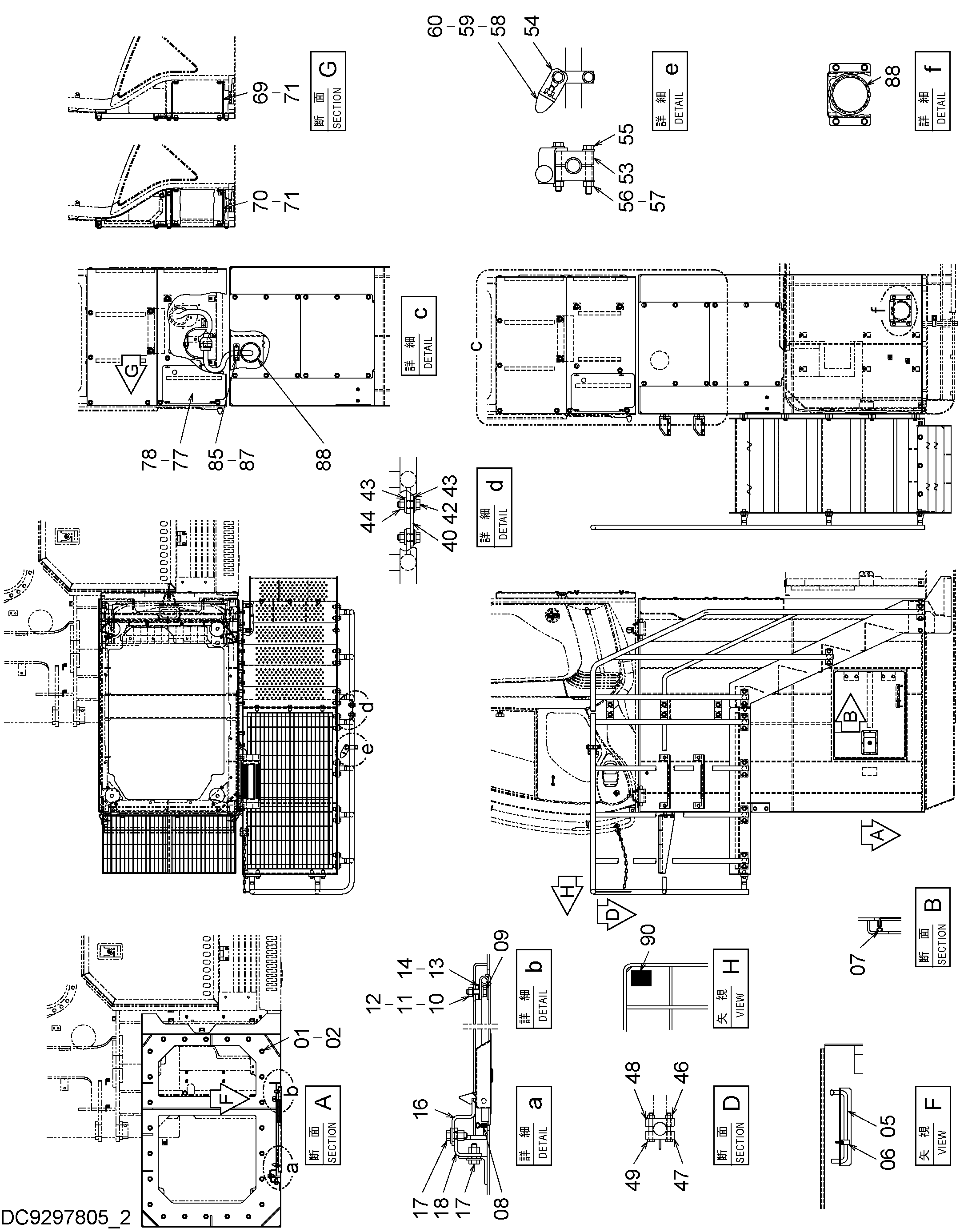

Заводская схема «Хигх-моунт кабина боковой ступень (2.0m)(2)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921235 | Болт | 24 |
| 02 | 4249324 | Шайба | 24 |
| 05 | 4639112 | Стойка | 1 |
| 06 | 4647195 | Держатель | 1 |
| 07 | 4465722 | Уплотнительная окантовка | 2 |
| 08 | 4465725 | Уплотнительная окантовка | 1 |
| 09 | J271035 | Болт с шайбой | 4 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J950010 | Гайка | 4 |
| 11 | A590110 | Плоская шайба | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | 4454317 | Регулировочная шайба | 2 |
| 14 | 4454316 | Регулировочная шайба | 2 |
| 16 | 4351140 | Ограничитель | 1 |
| 17 | J281235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 9758955 | Кронштейн | 1 |
| 40 | 4456106 | Пластина | 3 |
| 42 | J271240 | Болт с шайбой | 6 |
| 42A | J901240 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | 449490 | Плоская шайба | 12 |
| 44 | J950012 | Гайка | 6 |
| 46 | 4030364 | U-образная гайка | 2 |
| 47 | 9727860 | Хомут | 1 |
| 48 | 4203394 | Хомут | 1 |
| 49 | J900855 | Болт | 2 |
| 53 | 4334363 | Хомут трубки | 2 |
| 54 | 4465422 | Кронштейн | 1 |
| 55 | J271295 | Болт с шайбой | 2 |
| 55A | J901295 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | A590112 | Плоская шайба | 2 |
| 57 | M660012 | U-образная гайка | 2 |
| 58 | 4204586 | Ограничитель | 1 |
| 59 | A590910 | Пружинная шайба | 1 |
| 60 | J950010 | Гайка | 1 |
| 69 | 9768935 | Кронштейн | 2 |
| 70 | 9768936 | Кронштейн | 2 |
| 71 | J271030 | Болт с шайбой | 4 |
| 71A | J901030 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 77 | 9768218 | Крышка | 1 |
| 78 | M360614 | Болт винг | 4 |
| 85 | 4190264 | Зажим | 1 |
| 87 | J271020 | Болт с шайбой | 1 |
| 87A | J901020 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 88 | 4667027 | Резиновая втулка | 2 |
| 90 | 3112148 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
