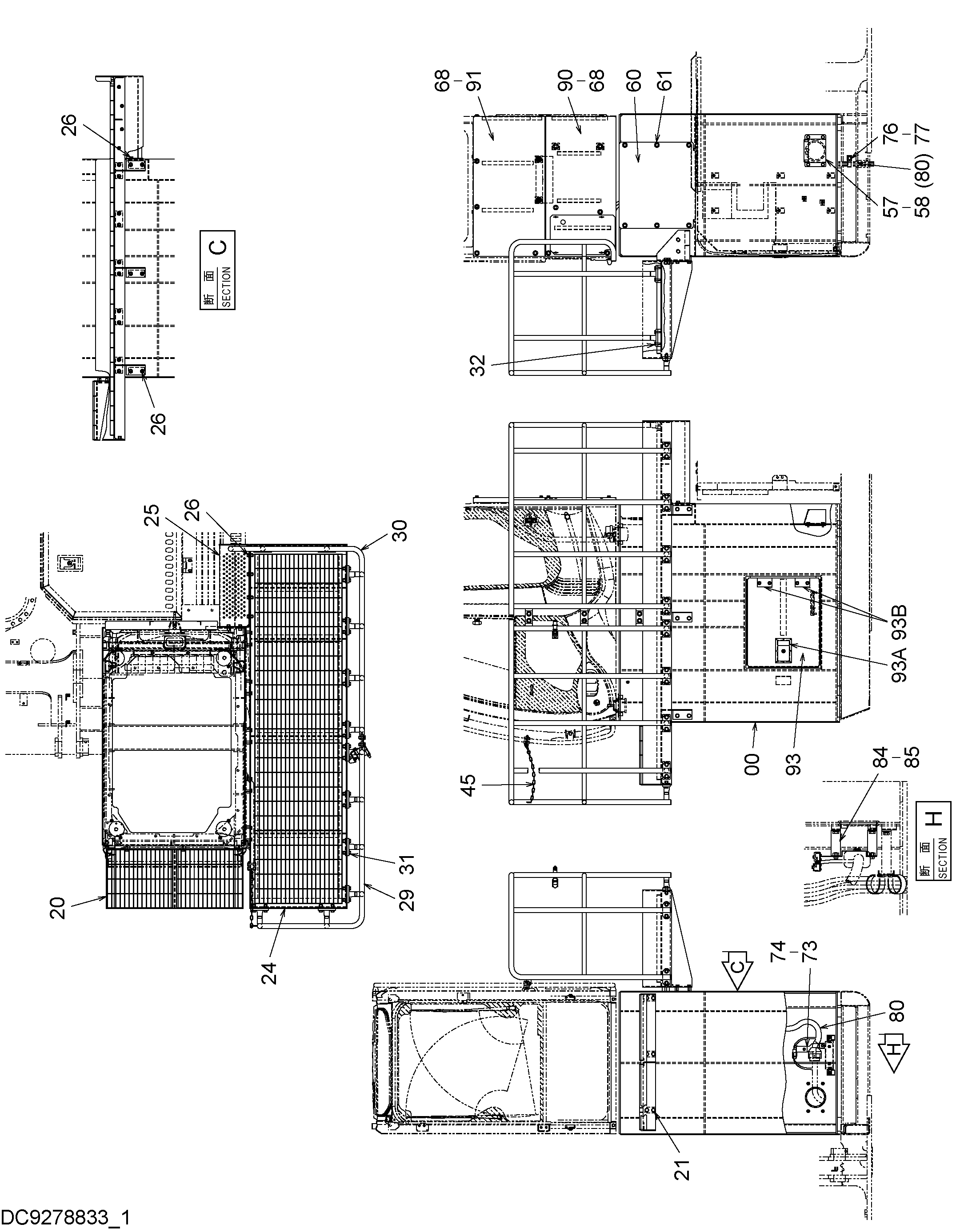

Хигх-моунт кабина галлерй ступень (1.5m)(1) — HITACHI ZX225USR-3
Заводская схема «Хигх-моунт кабина галлерй ступень (1.5m)(1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053203 | Стойка | 1 |
| 20 | 7042791 | Ступень | 1 |
| 21 | J271225 | Болт с шайбой | 6 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 5011438 | Ступень | 1 |
| 25 | 7052787 | Ступень | 1 |
| 26 | J271235 | Болт с шайбой | 22 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 29 | 7052652 | Поручень | 1 |
| 30 | 7052788 | Поручень | 1 |
| 31 | J271250 | Болт с шайбой | 20 |
| 31A | J901250 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271230 | Болт с шайбой | 4 |
| 32A | J901230 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 45 | 4401490 | Цепь | 1 |
| 57 | 3109835 | Крышка | 1 |
| 58 | J271030 | Болт с шайбой | 4 |
| 58A | J901030 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 3110676 | Крышка | 1 |
| 61 | J281030 | Болт с шайбой | 6 |
| 61A | J901030 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 68 | J281030 | Болт с шайбой | 16 |
| 68A | J901030 | Болт | 1 |
| 68B | 4486055 | Шайба | 1 |
| 73 | 4666373 | Кронштейн | 1 |
| 74 | 4464320 | Болт фланец | 2 |
| 76 | 4190282 | Зажим | 1 |
| 77 | J271020 | Болт с шайбой | 1 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 80 | 9278832 | Пилот-пипинг (1.5m) | 1 |
| 84 | 9768778 | Кронштейн | 2 |
| 85 | J271020 | Болт с шайбой | 2 |
| 85A | J901020 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 90 | 7054160 | Крышка | 1 |
| 91 | 7054161 | Крышка | 1 |
| 93 | 7055504 | Дверь | 1 |
| 93A | 4361766 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
