Канат мотион сигнализация (телескопик рукоять) — HITACHI ZX225USR-3

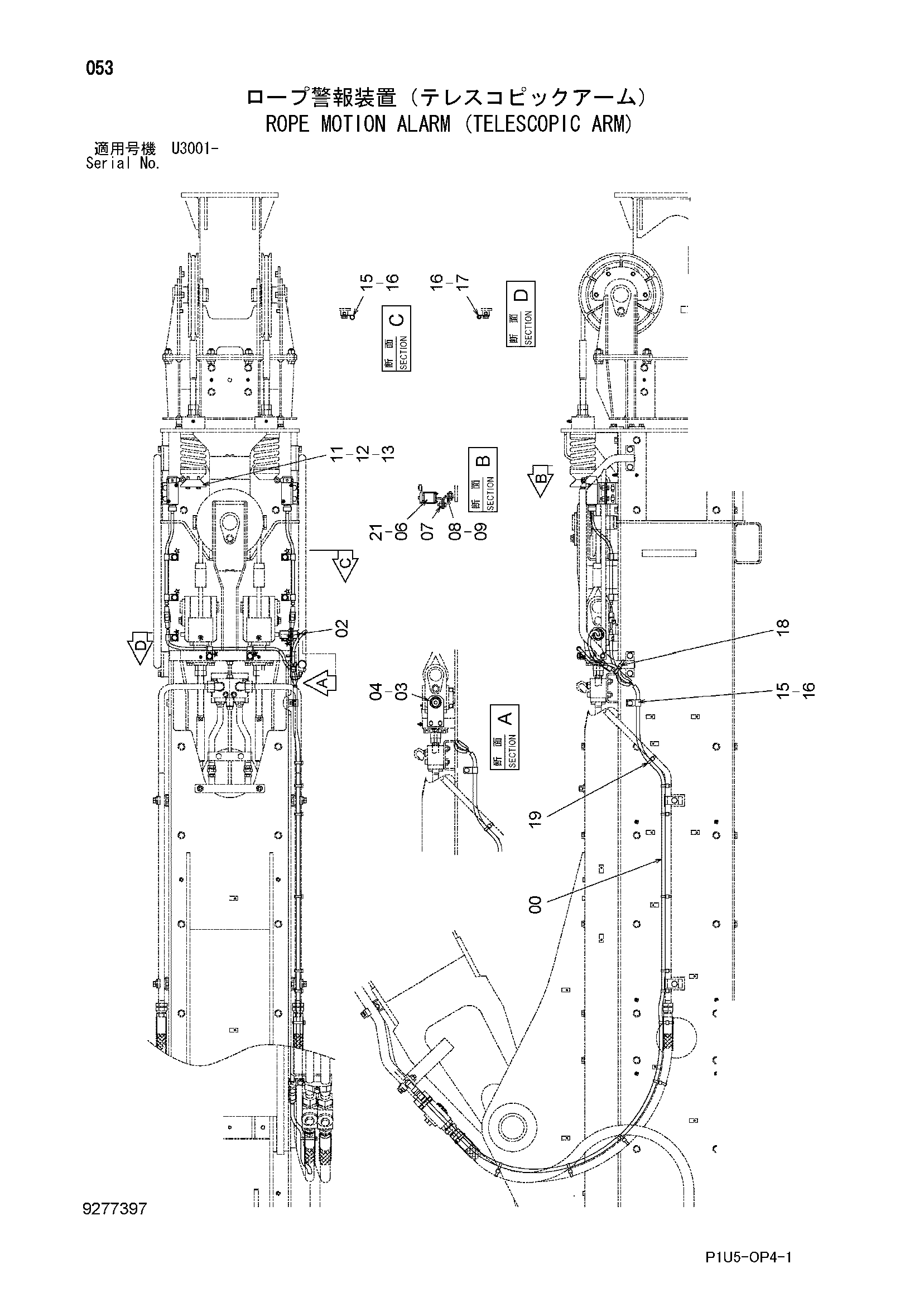

Заводская схема «Канат мотион сигнализация (телескопик рукоять)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670051 | Жгут проводов | 1 |
| 02 | 4661298 | Выключатель | 1 |
| 03 | 4482908 | Пластина | 1 |
| 04 | J260820 | Болт с шайбой | 2 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 4661299 | Выключатель концевой | 2 |
| 07 | 9759571 | Кронштейн | 2 |
| 08 | 4487559 | Кронштейн | 2 |
| 09 | J260825 | Болт с шайбой | 8 |
| 09A | J900825 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4487558 | Ответная планка | 1 |
| 12 | 4487557 | Регулировочная шайба 0.5mm | 10 |
| 13 | J260840 | Болт с шайбой | 2 |
| 13A | J900840 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4190275 | Зажим | 5 |
| 16 | J271016 | Болт с шайбой | 9 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4190261 | Зажим | 4 |
| 18 | 4055311 | Ленточный зажим | 1 |
| 19 | 4121859 | Ленточный зажим | 13 |
| 21 | J450540 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
