Пилотные гидролинии (2.0m) — HITACHI ZX225USR-3

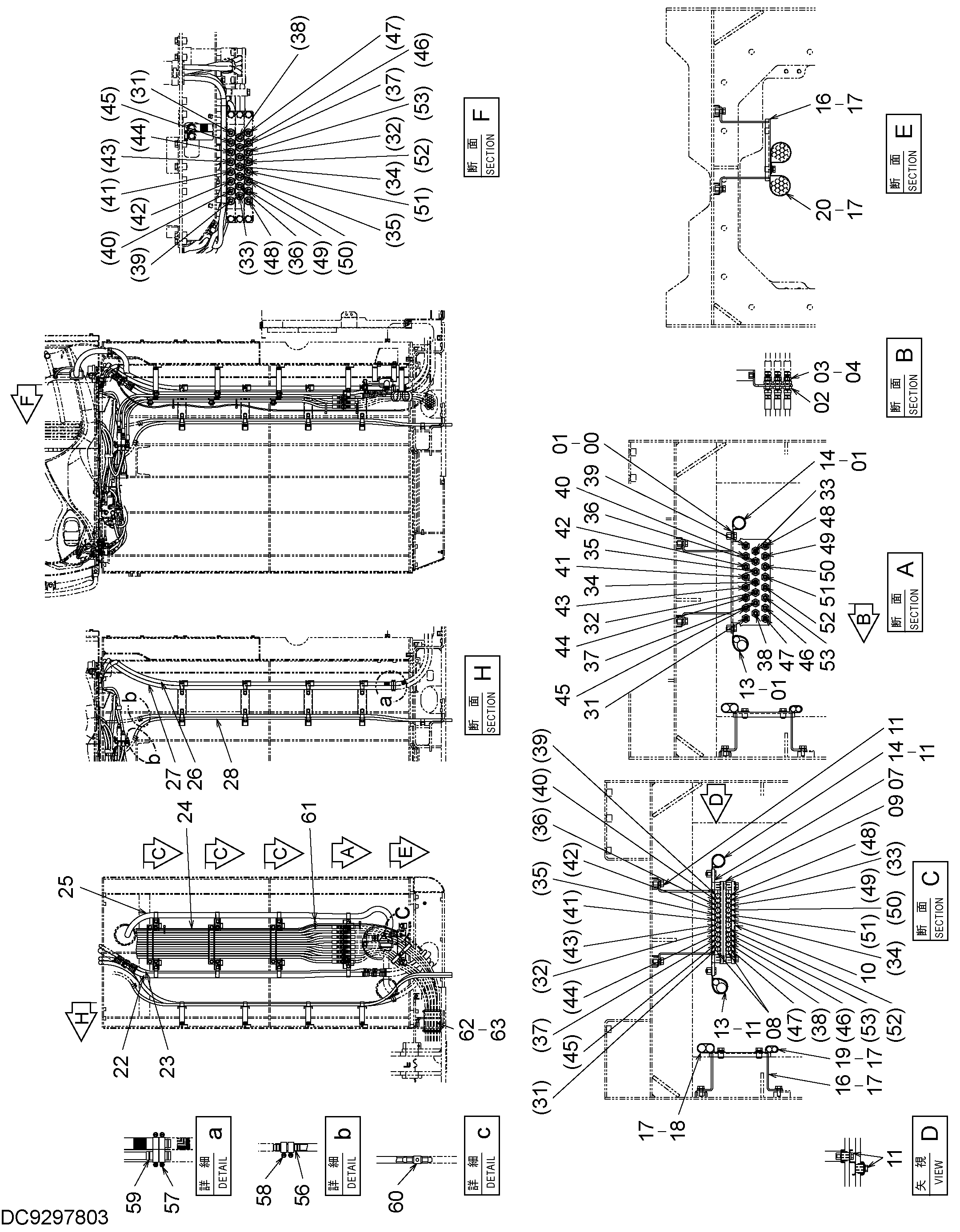

Заводская схема «Пилотные гидролинии (2.0m)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9297803 | Пилотные гидролинии (2.0m) | 1 | |
| 00 | 8109511 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4202532 | Адаптер | 23 |
| 03 | A590914 | Пружинная шайба | 23 |
| 04 | 4202531 | Гайка | 23 |
| 07 | 8109510 | Кронштейн | 3 |
| 08 | 4664688 | Резиновая прокладка | 6 |
| 09 | 9767595 | Кронштейн | 3 |
| 10 | 4666813 | Пластина | 3 |
| 11 | J271025 | Болт с шайбой | 24 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4190291 | Зажим | 4 |
| 14 | 4190264 | Зажим | 4 |
| 16 | 8088357 | Кронштейн | 5 |
| 17 | J271025 | Болт с шайбой | 19 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4192034 | Зажим | 4 |
| 19 | 4190282 | Зажим | 4 |
| 20 | 4193816 | Зажим | 2 |
| 22 | 4486263 | Шланг | 1 |
| 23 | 4486262 | Шланг | 1 |
| 24 | 4338764 | Виниловый шланг | 1 |
| 25 | 2057398 | Жгут проводов | 1 |
| 26 | 4486662 | Водяной шланг | 1 |
| 27 | 4486661 | Водяной шланг | 1 |
| 28 | 4486695 | Шланг | 2 |
| 31 | 4446124 | Шланг | 1 |
| 32 | 4489906 | Шланг | 1 |
| 33 | 4456557 | Шланг | 1 |
| 34 | 4446113 | Шланг | 1 |
| 35 | 4489907 | Шланг | 1 |
| 36 | 4456560 | Шланг | 1 |
| 37 | 4489908 | Шланг | 1 |
| 38 | 4489909 | Шланг | 1 |
| 39 | 4489910 | Шланг | 1 |
| 40 | 4489911 | Шланг | 1 |
| 41 | 4489912 | Шланг | 1 |
| 42 | 4489913 | Шланг | 1 |
| 43 | 4489915 | Шланг | 1 |
| 44 | 4489916 | Шланг | 1 |
| 45 | 4489914 | Шланг | 1 |
| 46 | 4489917 | Шланг | 1 |
| 47 | 4489918 | Шланг | 1 |
| 48 | 4670838 | Шланг | 1 |
| 49 | 4446833 | Шланг | 1 |
| 50 | 4446834 | Шланг | 1 |
| 51 | 4670839 | Шланг | 1 |
| 52 | 4670840 | Шланг | 1 |
| 53 | 4670841 | Шланг | 1 |
| 56 | 4487037 | Соединение шланг | 2 |
| 57 | 4514699 | Хомут шланга | 4 |
| 58 | 4514700 | Зажим шланг | 4 |
| 59 | 4347396 | Соединение трубка | 2 |
| 60 | 4254237 | Соединение | 2 |
| 61 | 4055311 | Ленточный зажим | 8 |
| 62 | 4453084 | Резиновая втулка | 2 |
| 63 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
