Подъём трубопроводы (основной)(2)<225> — HITACHI ZX225USR-3

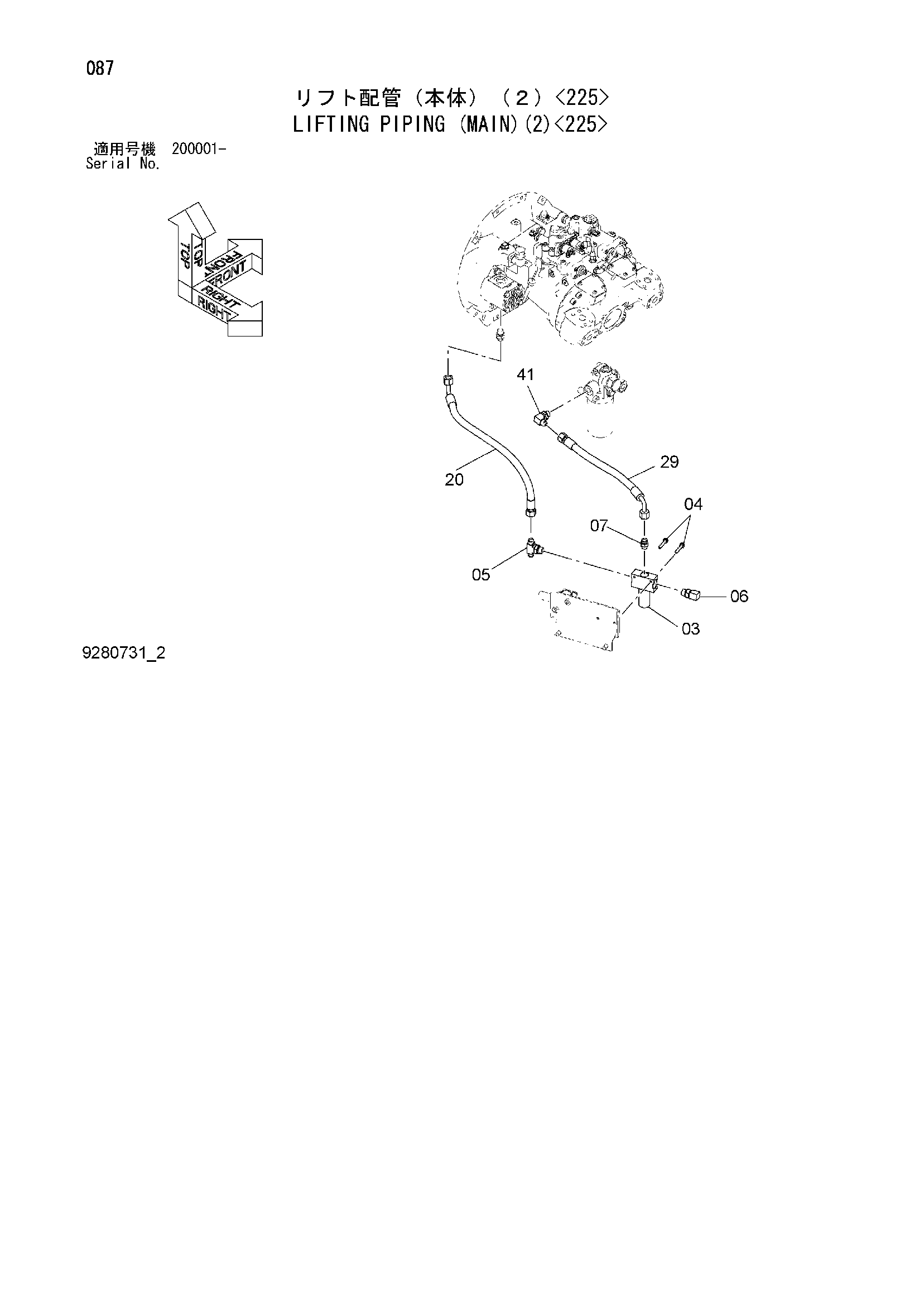

Заводская схема «Подъём трубопроводы (основной)(2)<225>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4666523 | Клапан | 1 |
| 04 | J260855 | Болт с шайбой | 2 |
| 04A | J900855 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | A852544 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852343 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4318058 | Шланг | 1 |
| 29 | 4654141 | Шланг | 1 |
| 41 | A852344 | Угловой штуцер | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
