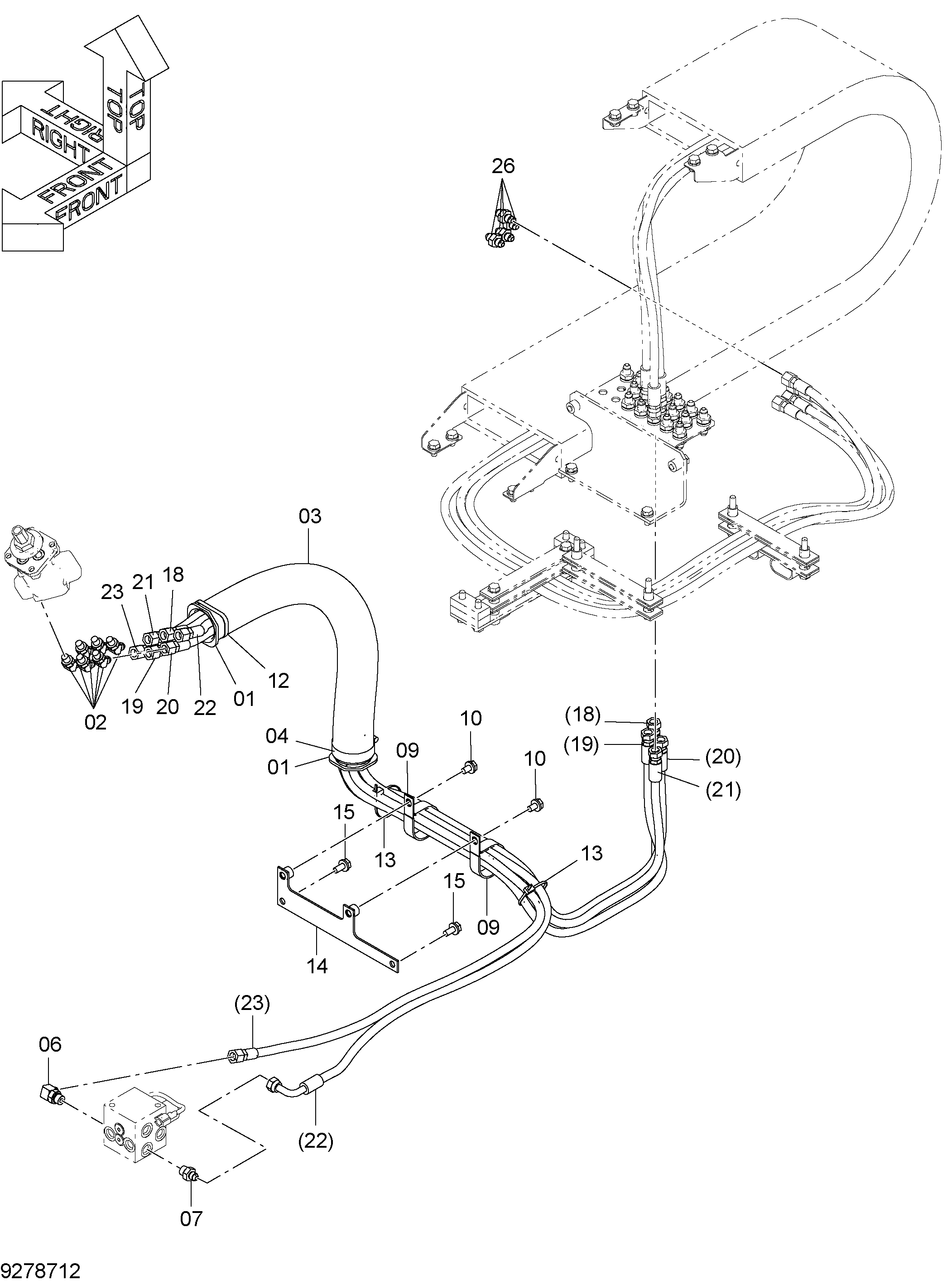

Пилотные гидролинии (слидинг кабина)(H-1) — HITACHI ZX225USR-3
Заводская схема «Пилотные гидролинии (слидинг кабина)(H-1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3079728 | Втулка | 2 |
| 02 | A852223 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4379665 | Шланг | 1 |
| 04 | 4351774 | Хомут провод | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4193816 | Зажим | 2 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4121859 | Ленточный зажим | 1 |
| 13 | 4055312 | Ленточный зажим | 2 |
| 14 | 9768132 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | 4277001 | Шланг | 1 |
| 19 | 4354367 | Шланг | 1 |
| 20 | 4354370 | Шланг | 1 |
| 21 | 4354371 | Шланг | 1 |
| 22 | 4673831 | Шланг | 1 |
| 23 | 4460044 | Шланг | 1 |
| 26 | 4231653 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
