Инструмент короб крышка (3)<225USR> — HITACHI ZX225USR-3

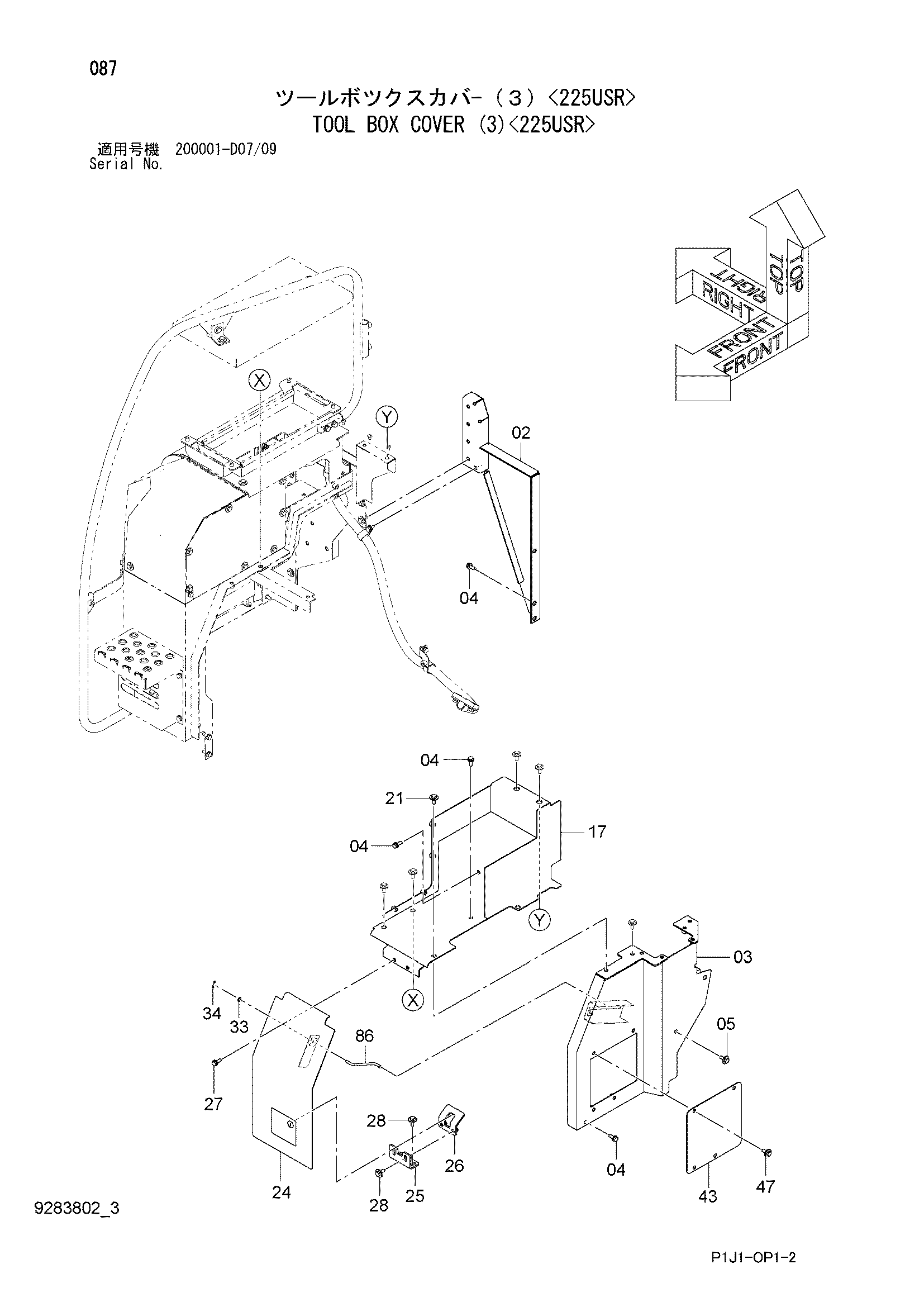

Заводская схема «Инструмент короб крышка (3)<225USR>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7053791 | Опора | 1 |
| 03 | 9768730 | Крышка | 1 |
| 04 | J271030 | Болт с шайбой | 6 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 1 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 17 | 6025904 | Крышка | 1 |
| 21 | J281030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 24 | 8111366 | Крышка | 1 |
| 25 | 4450410 | Кронштейн | 1 |
| 26 | 9756250 | Защёлка | 1 |
| 27 | J271030 | Болт с шайбой | 2 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J281030 | Болт с шайбой | 4 |
| 28A | J901030 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 33 | A590108 | Плоская шайба | 1 |
| 34 | 4022697 | Стопорный палец | 1 |
| 43 | 9766592 | Крышка | 1 |
| 47 | J281030 | Болт с шайбой | 4 |
| 47A | J901030 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 86 | 9769042 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
