Соединение короб — HITACHI ZX225USR-3

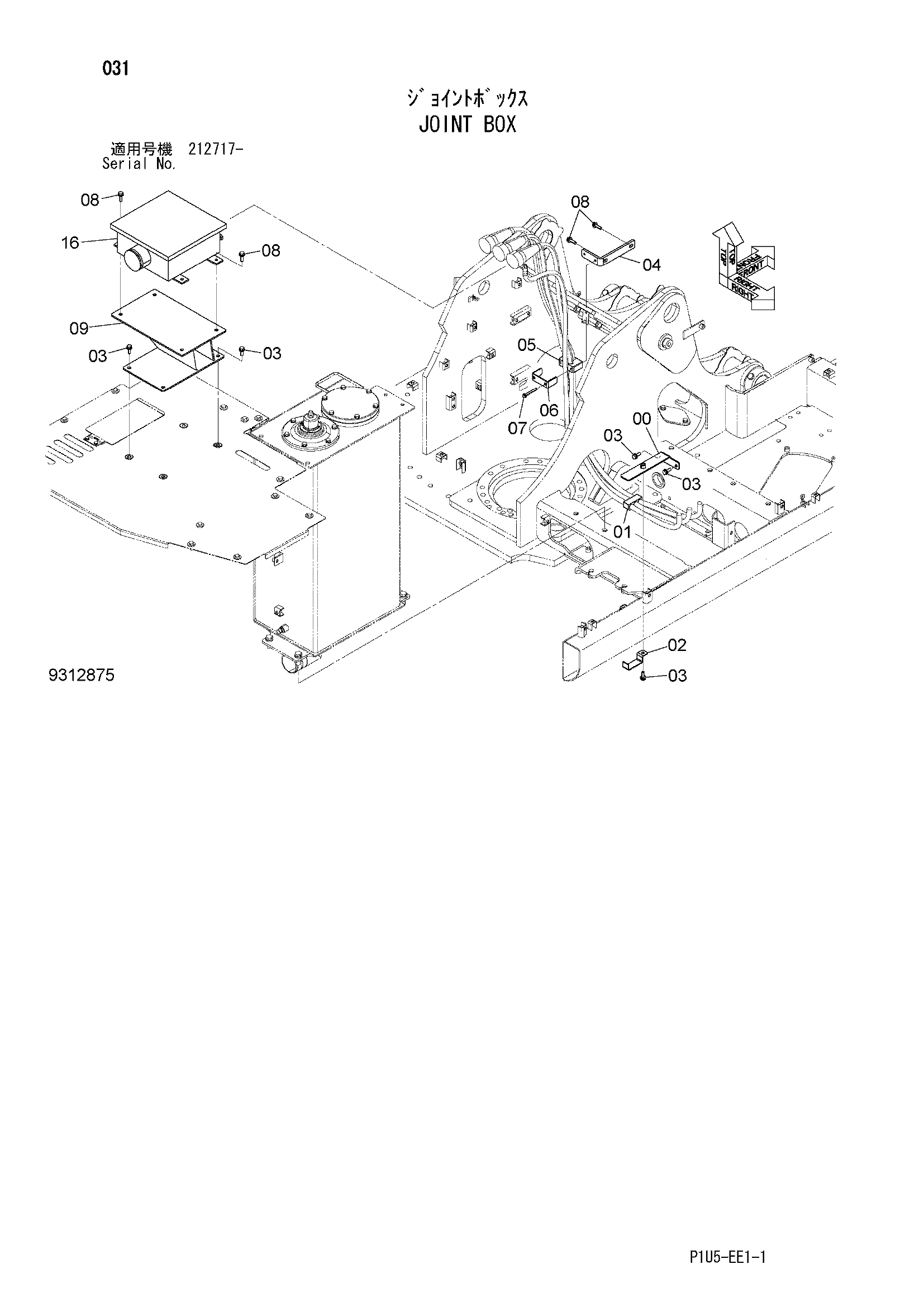

Заводская схема «Соединение короб» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9772128 | Кронштейн | 1 |
| 01 | 4710174 | Резиновая втулка | 1 |
| 02 | 4710180 | Хомут | 1 |
| 03 | J271030 | Болт с шайбой | 7 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 3118227 | Кронштейн | 1 |
| 05 | 4710866 | Резиновая втулка | 1 |
| 06 | 4710867 | Хомут | 1 |
| 07 | J260870 | Болт с шайбой | 2 |
| 07A | J900870 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J271035 | Болт с шайбой | 6 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 7058509 | Кронштейн | 1 |
| 16 | 4716516 | Короб соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
