Рама детали — HITACHI ZX225USR-3

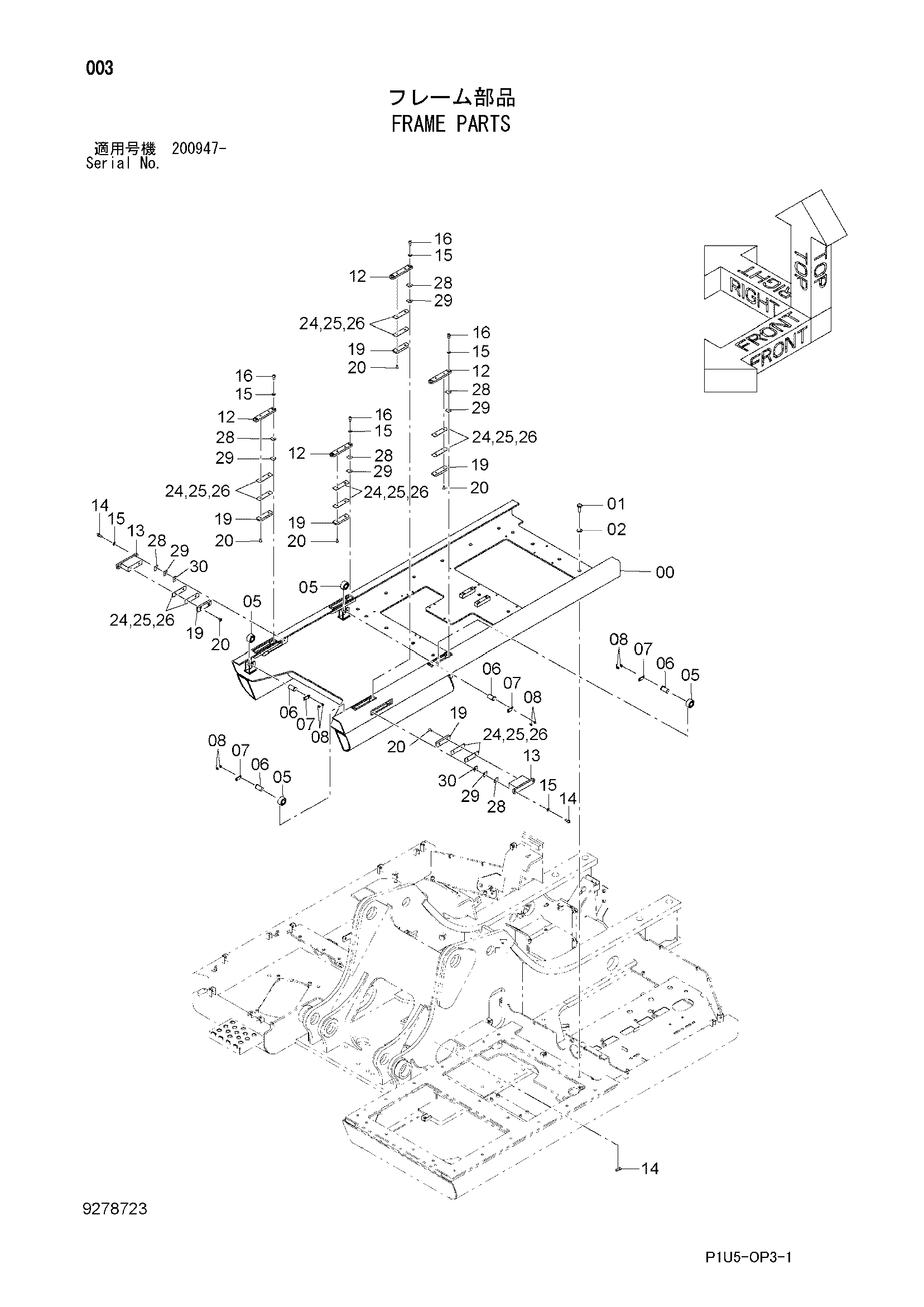

Заводская схема «Рама детали» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011446 | Платформа | 1 |
| 01 | J921640 | Болт | 22 |
| 02 | J222016 | Шайба | 22 |
| 05 | 4425631 | Ролик | 4 |
| 06 | 4425632 | Палец | 4 |
| 07 | 4661398 | Стопорная пластина | 4 |
| 08 | J260612 | Болт с шайбой | 8 |
| 08A | J900612 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 12 | 4661399 | Пластина | 4 |
| 13 | 9766943 | Кронштейн | 2 |
| 14 | J781025 | Болт с внутренним шестигранником | 12 |
| 15 | A590110 | Плоская шайба | 12 |
| 16 | J781020 | Болт с внутренним шестигранником | 8 |
| 19 | 4661401 | Пластина скольжение | 6 |
| 20 | 4425610 | Винт | 12 |
| 24 | 4623352 | Регулировочная шайба 0.5mm | 6 |
| 25 | 4425606 | Регулировочная шайба 1.0mm | 8 |
| 26 | 4425633 | Регулировочная шайба 2.3mm | 2 |
| 28 | 4661418 | Регулировочная шайба 0.5mm | 12 |
| 29 | 4661419 | Регулировочная шайба 1.0mm | 12 |
| 30 | 4661420 | Регулировочная шайба 2.3mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
