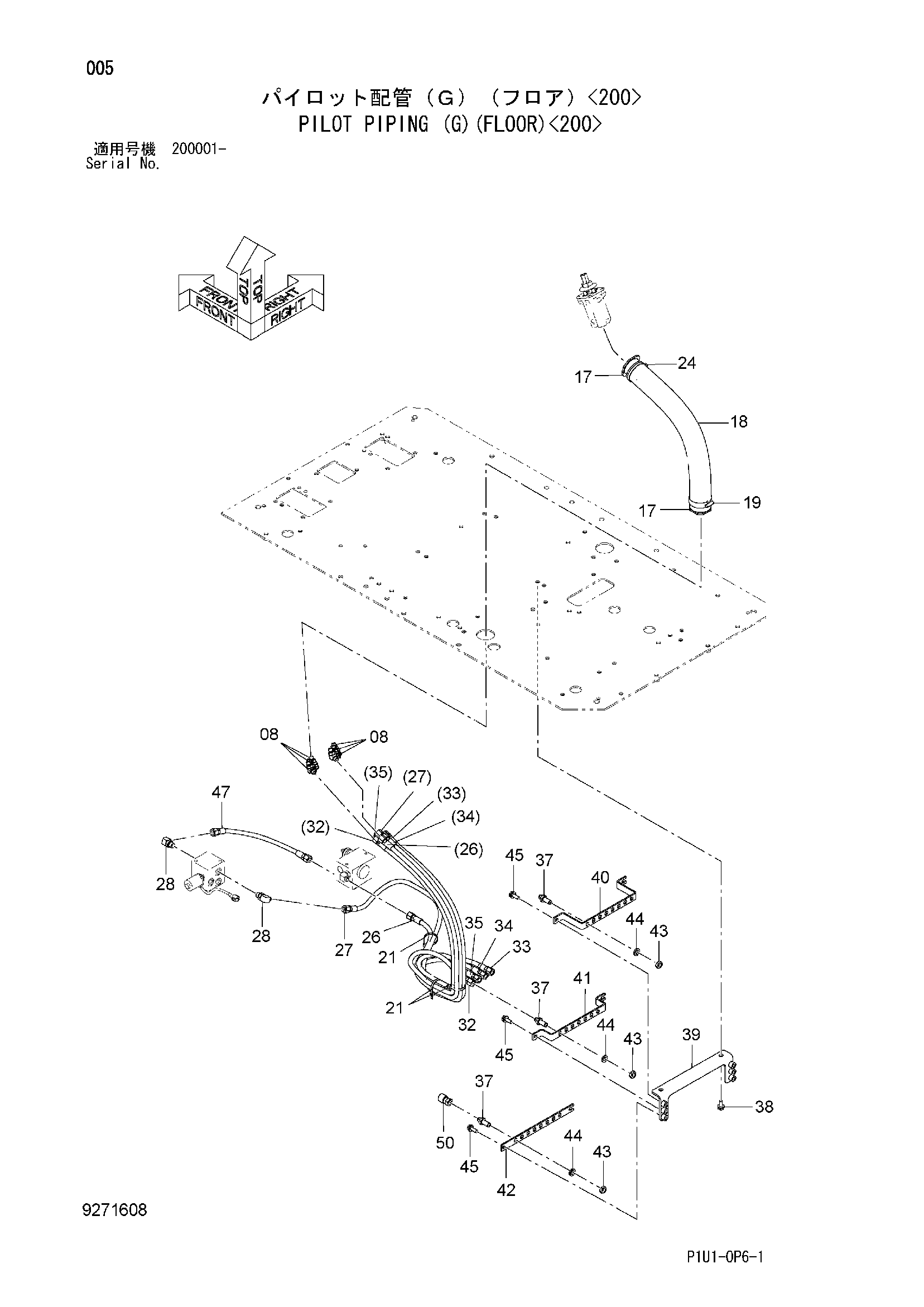

Пилотные гидролинии (G)(пол)<200> — HITACHI ZX225USR-3
Заводская схема «Пилотные гидролинии (G)(пол)<200>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 3079728 | Втулка | 2 |
| 18 | 4629782 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 4055312 | Ленточный зажим | 3 |
| 24 | 4323613 | Ленточный зажим | 1 |
| 26 | 4269846 | Шланг (1300) | 1 |
| 27 | 4258887 | Шланг (1750) | 1 |
| 28 | A852333 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4456707 | Шланг C(1200) | 1 |
| 33 | 4486628 | Шланг D(1300) | 1 |
| 34 | 4660226 | Шланг E(1250) | 1 |
| 35 | 4364516 | Шланг F(1200) | 1 |
| 37 | 4202532 | Адаптер | 23 |
| 38 | J271025 | Болт с шайбой | 2 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 8107496 | Кронштейн | 1 |
| 40 | 4662940 | Кронштейн | 1 |
| 41 | 4662941 | Кронштейн | 1 |
| 42 | 4662942 | Кронштейн | 1 |
| 43 | 4202531 | Гайка | 23 |
| 44 | A590914 | Пружинная шайба | 23 |
| 45 | J271030 | Болт с шайбой | 6 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 4290175 | Шланг (420) | 1 |
| 50 | 4223518 | Пробка унион | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
