Крышка EL <225> — HITACHI ZX225USR-3

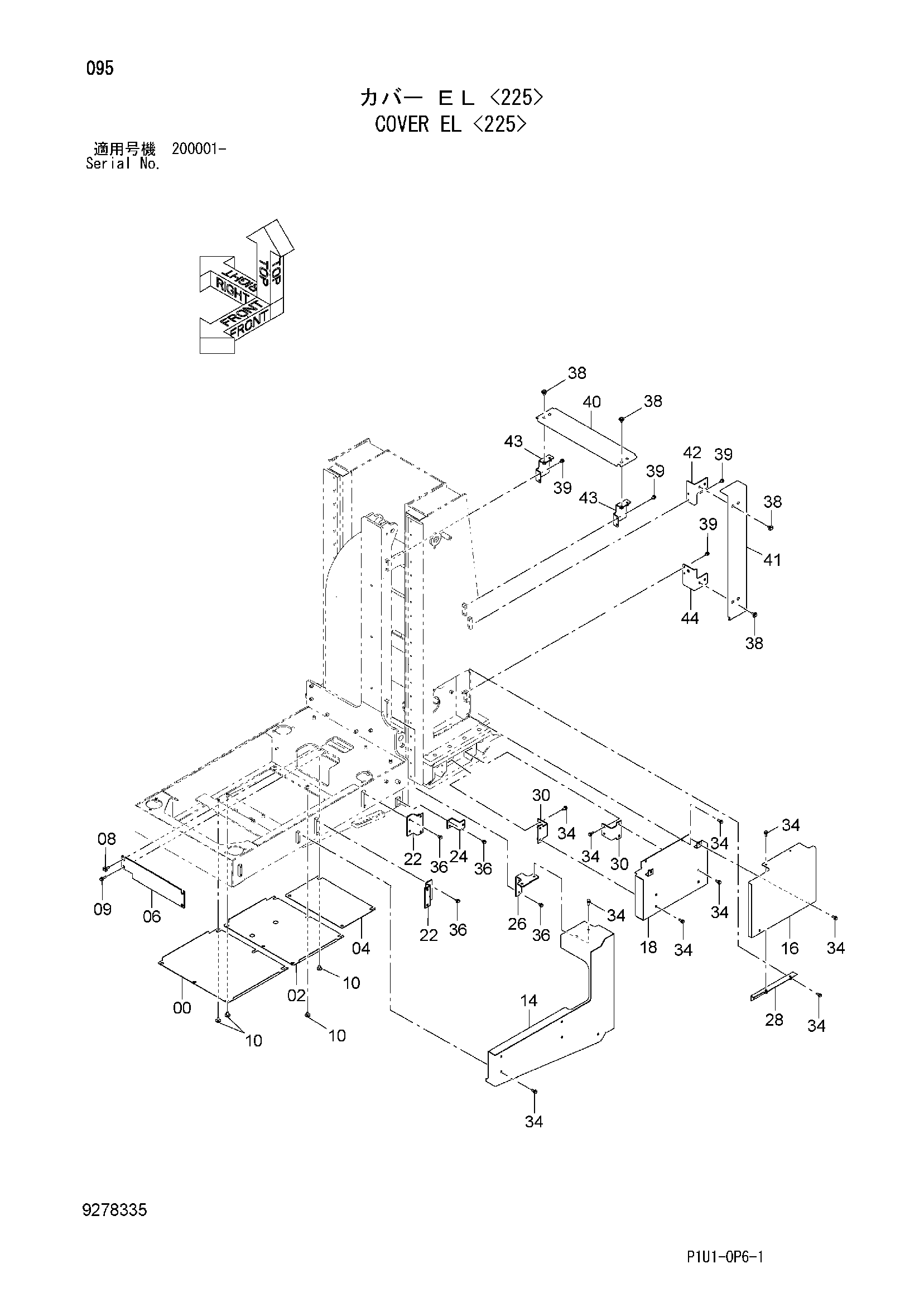

Заводская схема «Крышка EL <225>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3110262 | Крышка | 1 |
| 02 | 3110263 | Крышка | 1 |
| 04 | 4670293 | Крышка | 1 |
| 06 | 4673880 | Крышка | 1 |
| 08 | J281040 | Болт с шайбой | 2 |
| 08A | J901040 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | J271040 | Болт с шайбой | 2 |
| 09A | J901040 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J281030 | Болт с шайбой | 16 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 14 | 6025698 | Крышка | 1 |
| 16 | 7052690 | Крышка | 1 |
| 18 | 7052689 | Крышка | 1 |
| 22 | 9767528 | Кронштейн | 2 |
| 24 | 9767523 | Кронштейн | 1 |
| 26 | 8108518 | Кронштейн | 1 |
| 28 | 8108517 | Крышка | 1 |
| 30 | 9767530 | Кронштейн | 2 |
| 34 | J271030 | Болт с шайбой | 23 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | J271020 | Болт с шайбой | 8 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | J281025 | Болт с шайбой | 8 |
| 38A | J901025 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 39 | J271020 | Болт с шайбой | 8 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 8111937 | Крышка | 1 |
| 41 | 8111938 | Крышка | 1 |
| 42 | 8111449 | Кронштейн | 1 |
| 43 | 8111451 | Кронштейн | 2 |
| 44 | 8111452 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
