Пилотные гидролинии (9)(пол)<450> — HITACHI ZX225USR-3

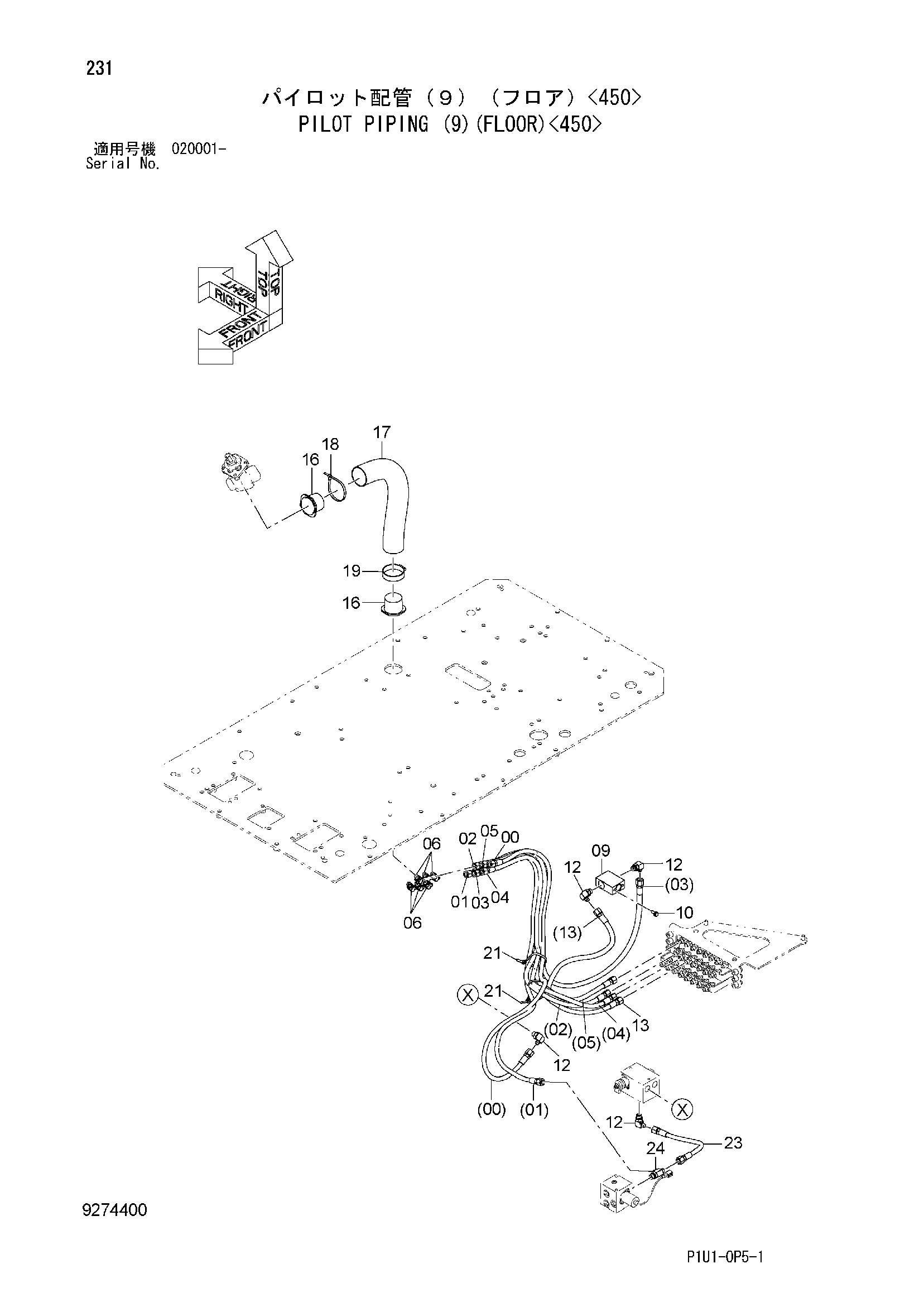

Заводская схема «Пилотные гидролинии (9)(пол)<450>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4348497 | Шланг P3(1760) | 1 |
| 01 | 4293230 | Шланг T6(1700) | 1 |
| 02 | 4486632 | Шланг H(1300) | 1 |
| 03 | 4635258 | Шланг BB(1100) | 1 |
| 04 | 4333503 | Шланг G(1300) | 1 |
| 05 | 4486625 | Шланг A(1300) | 1 |
| 06 | A852223 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4642264 | Клапан регулировочный | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | A852333 | Угловой штуцер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4669366 | Шланг B(750) | 1 |
| 16 | 3079728 | Втулка | 2 |
| 17 | 4629782 | Шланг (PE) | 1 |
| 18 | 4121859 | Ленточный зажим | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 4055312 | Ленточный зажим | 2 |
| 23 | 4290175 | Шланг (420) | 1 |
| 24 | A852433 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
