Крышка (D) — HITACHI ZX225USR-3

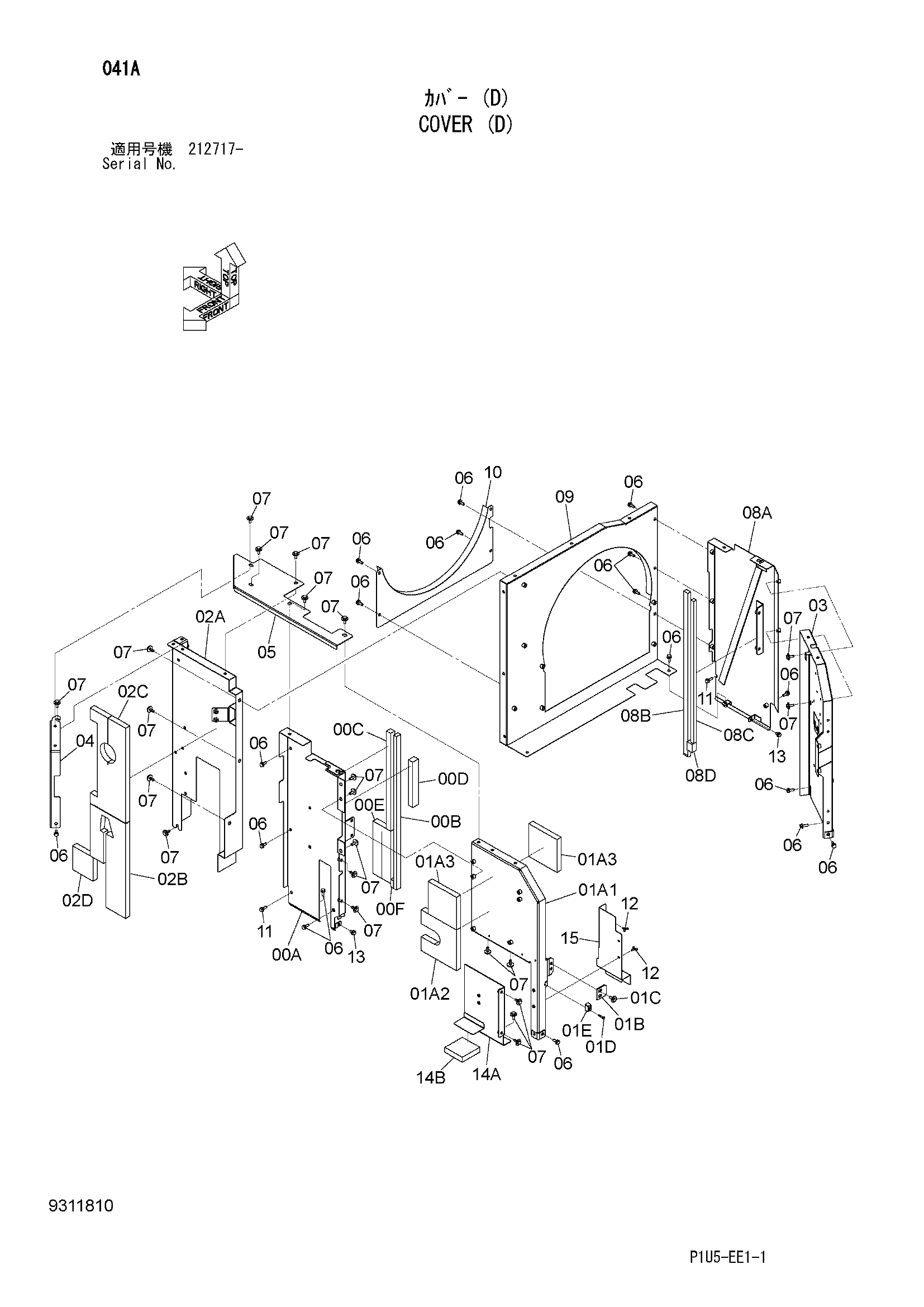

Заводская схема «Крышка (D)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120928 | Крышка | 1 |
| 00A | 6027976 | Крышка | 1 |
| 00B | 4691813 | Резиновая прокладка | 1 |
| 00C | 4627987 | Резиновая прокладка | 1 |
| 00D | 4637784 | Резиновая прокладка | 1 |
| 00E | 4639286 | Резиновая прокладка | 1 |
| 00F | 4696036 | Резиновая прокладка | 1 |
| 01 | 9311809 | Крышка | 1 |
| 01A | 9772100 | Крышка | 1 |
| 01A1 | 7058258 | Крышка | 1 |
| 01A2 | 4637967 | Резиновая прокладка | 1 |
| 01A3 | 4652168 | Резиновая прокладка | 2 |
| 01B | 4638905 | Ограничитель | 1 |
| 01C | J281030 | Болт с шайбой | 2 |
| 01C1 | J901030 | Болт | 1 |
| 01C2 | 4486055 | Шайба | 1 |
| 01D | J260635 | Болт с шайбой | 2 |
| 01D1 | J900635 | Болт | 1 |
| 01D2 | A590106 | Плоская шайба | 1 |
| 01E | 4652573 | Ограничитель | 1 |
| 02 | 8120897 | Крышка | 1 |
| 02A | 7058257 | Крышка | 1 |
| 02B | 4637808 | Резиновая прокладка | 1 |
| 02C | 4669029 | Резиновая прокладка | 1 |
| 02D | 4385886 | Резиновая прокладка | 1 |
| 03 | 6027087 | Крышка | 1 |
| 04 | 7048567 | Крышка | 1 |
| 05 | 3108574 | Крышка | 1 |
| 06 | J271030 | Болт с шайбой | 18 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J281030 | Болт с шайбой | 23 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | 8120898 | Крышка | 1 |
| 08A | 6027958 | Крышка | 1 |
| 08B | 4639287 | Резиновая прокладка | 1 |
| 08C | 4696071 | Резиновая прокладка | 1 |
| 08D | 4415014 | Резиновая прокладка | 1 |
| 09 | 6027957 | Крышка | 1 |
| 10 | 7058256 | Крышка | 1 |
| 11 | J271035 | Болт с шайбой | 2 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | M360614 | Болт винг | 4 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 9767041 | Крышка | 1 |
| 14A | 7051722 | Крышка | 1 |
| 14B | 4662211 | Резиновая прокладка | 1 |
| 15 | 8107267 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
