Электрический гидромотор — HITACHI ZX225USR-3

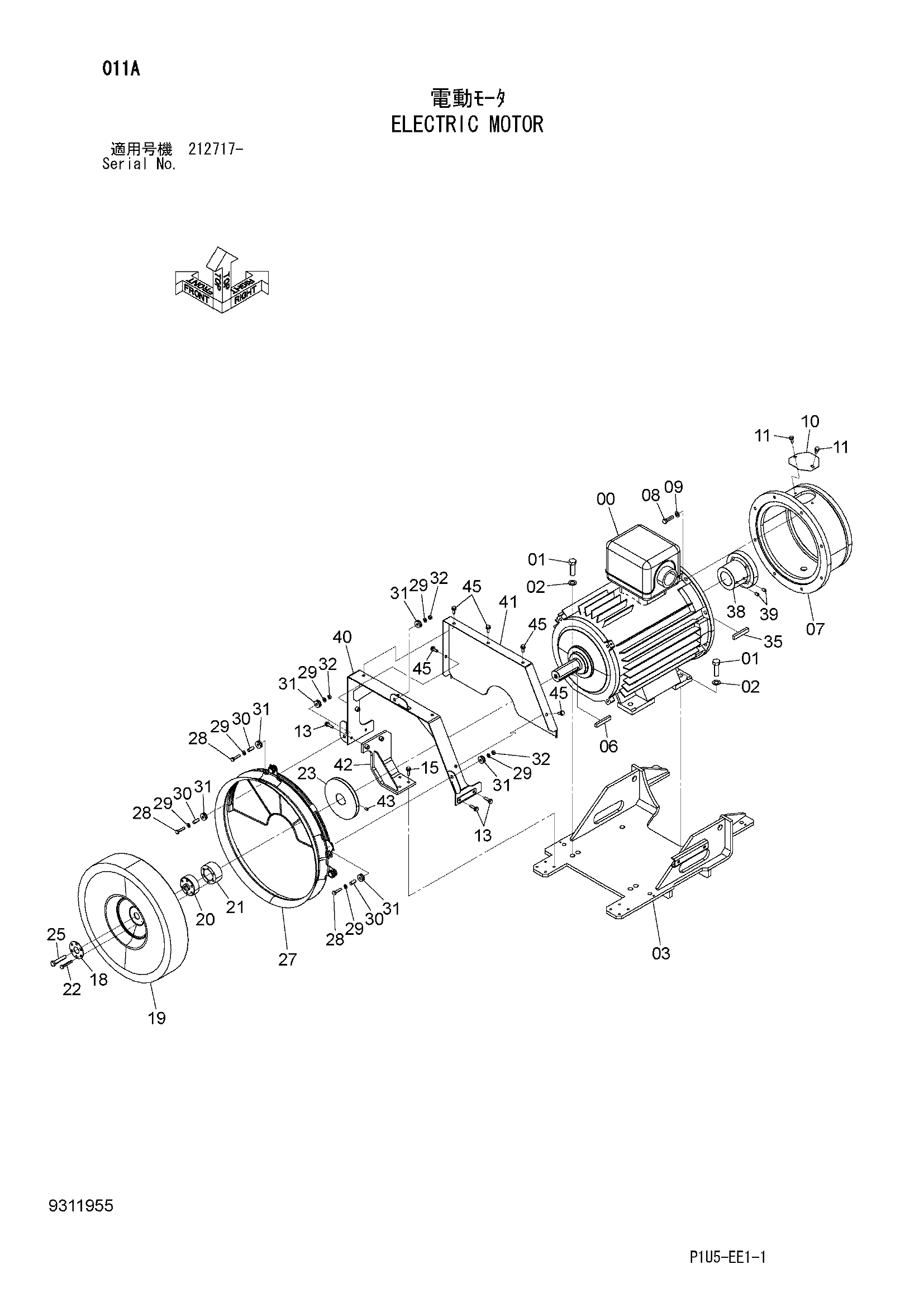

Заводская схема «Электрический гидромотор» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4711417 | Гидромотор | 1 |
| 01 | J922270 | Болт | 4 |
| 02 | A590122 | Плоская шайба | 4 |
| 03 | 6027755 | Базовый гидромотор | 1 |
| 06 | 94-2341 | Шпонка | 1 |
| 07 | 7057870 | Фланец | 1 |
| 08 | J921450 | Болт | 8 |
| 09 | A590114 | Плоская шайба | 8 |
| 10 | 4707797 | Крышка | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | J271040 | Болт с шайбой | 4 |
| 13A | J901040 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | J271035 | Болт с шайбой | 4 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | 4711134 | Пластина | 1 |
| 19 | 4711135 | Вентилятор | 1 |
| 20 | 4707799 | Муфта фланец | 1 |
| 21 | 4707798 | Муфта фланец | 1 |
| 22 | J901065 | Болт | 6 |
| 23 | 3117780 | Шкив | 1 |
| 25 | 4711136 | Болт | 1 |
| 27 | 4711137 | Кожух | 1 |
| 28 | J901045 | Болт | 3 |
| 29 | A590110 | Плоская шайба | 6 |
| 30 | 4711138 | Трубка | 3 |
| 31 | 4711139 | Резиновая прокладка | 6 |
| 32 | J950010 | Гайка | 3 |
| 35 | 94-2355 | Шпонка | 1 |
| 38 | 3118893 | Муфта фланец | 1 |
| 39 | 4223525 | Установочный винт | 2 |
| 40 | 7059464 | Кронштейн | 1 |
| 41 | 7059465 | Крышка | 1 |
| 42 | 8123099 | Кронштейн | 1 |
| 43 | 4620279 | Установочный винт | 1 |
| 45 | J271030 | Болт с шайбой | 5 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
