Пилотные гидролинии (слидинг кабина)(1) — HITACHI ZX225USR-3

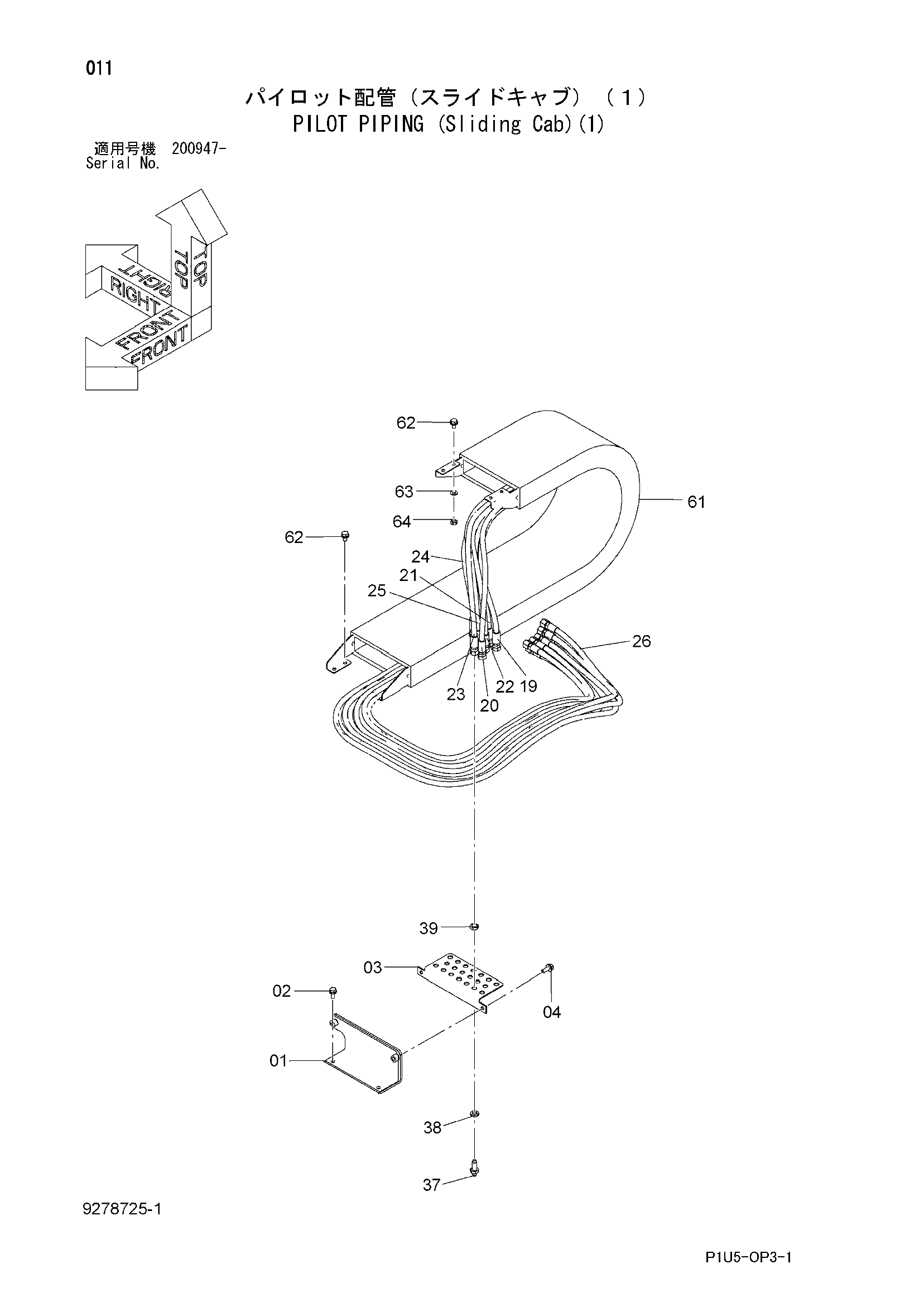

Заводская схема «Пилотные гидролинии (слидинг кабина)(1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9768140 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4661520 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 19 | 4673859 | Шланг (I) | 1 |
| 20 | 4416897 | Шланг (J) | 1 |
| 21 | 4673860 | Шланг (K) | 1 |
| 22 | 4673861 | Шланг (левый) | 1 |
| 23 | 4673862 | Шланг (C) | 1 |
| 24 | 4673850 | Шланг (D) | 1 |
| 25 | 4600798 | Шланг (E) | 1 |
| 26 | 4673851 | Шланг (F) | 1 |
| 37 | 4202532 | Адаптер | 8 |
| 38 | A590914 | Пружинная шайба | 8 |
| 39 | 4202531 | Гайка | 8 |
| 61 | 4661215 | Направляющая шланг | 1 |
| 62 | J271020 | Болт с шайбой | 8 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | A590110 | Плоская шайба | 4 |
| 64 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
