Электрооборудование <200> — HITACHI ZX225USR-3

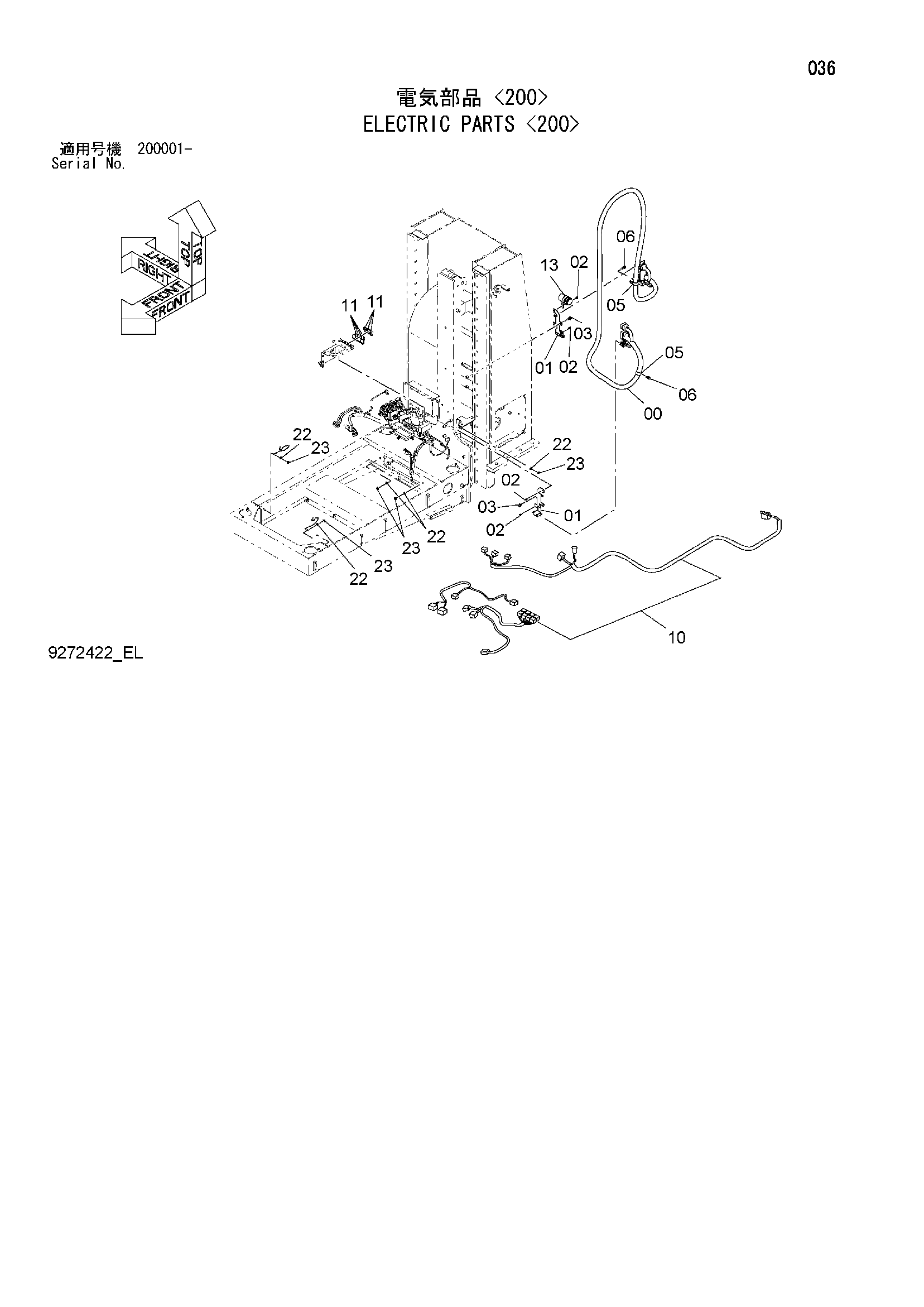

Заводская схема «Электрооборудование <200>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2053912 | Жгут проводов | 1 |
| 01 | 4661732 | Кронштейн | 2 |
| 02 | J260816 | Болт с шайбой | 4 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4190264 | Зажим | 2 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 10 | 2054121 | Жгут проводов | 1 |
| 11 | 4414207 | Реле | 7 |
| 13 | 4110293 | Зуммер | 1 |
| 22 | A590110 | Плоская шайба | 5 |
| 23 | J950010 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
