Пилотные гидролинии (B) — HITACHI ZX225USR-3

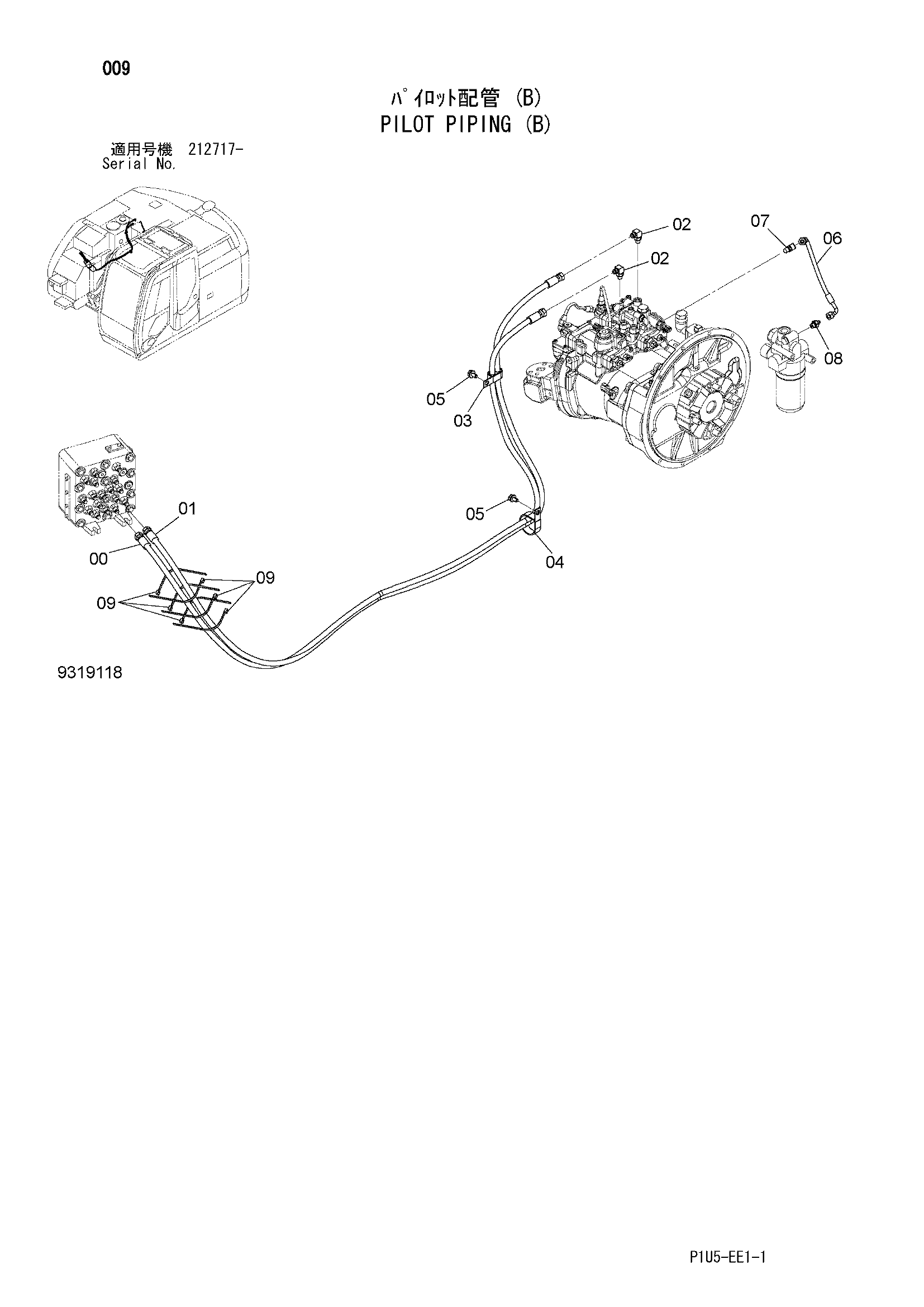

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9270277 | Шланг в сборе | 1 |
| 00A | 4661844 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 7 |
| 01 | 9270282 | Шланг в сборе | 1 |
| 01A | 4661845 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 7 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4190266 | Зажим | 1 |
| 04 | 4193816 | Зажим | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4719400 | Шланг | 1 |
| 07 | A852222 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
