Основные гидролинии (4) — HITACHI ZX225USR-3

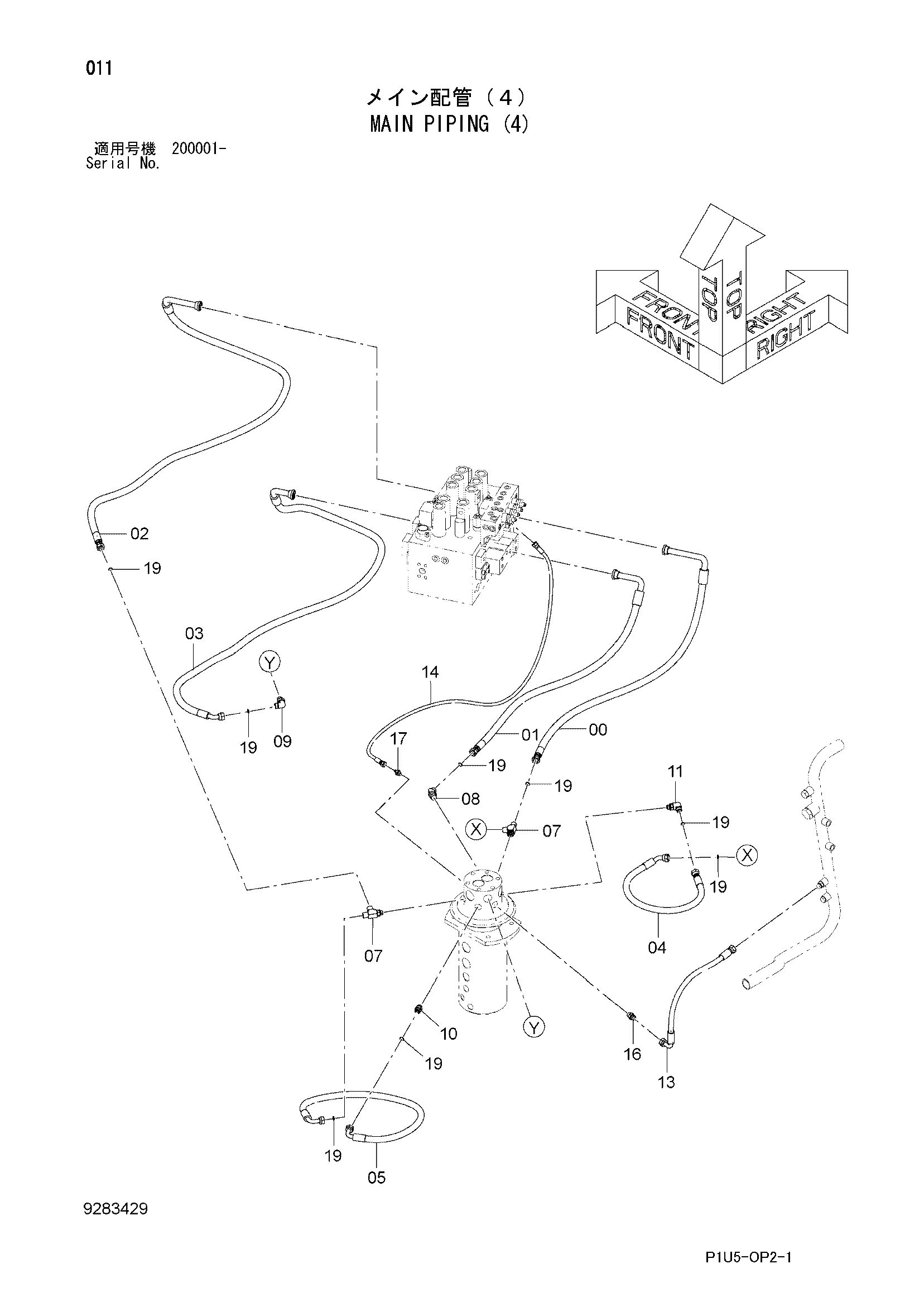

Заводская схема «Основные гидролинии (4)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4676611 | Шланг | 1 |
| 01 | 4676613 | Шланг | 1 |
| 02 | 4676614 | Шланг | 1 |
| 03 | 4676616 | Шланг | 1 |
| 04 | 4676628 | Шланг | 1 |
| 05 | 4676629 | Шланг | 1 |
| 07 | 4413890 | Тройник | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A853244 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4198407 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4202112 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4432149 | Шланг | 1 |
| 14 | 4396010 | Шланг | 1 |
| 16 | A852134 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
