Крышка EL — HITACHI ZX225USR-3

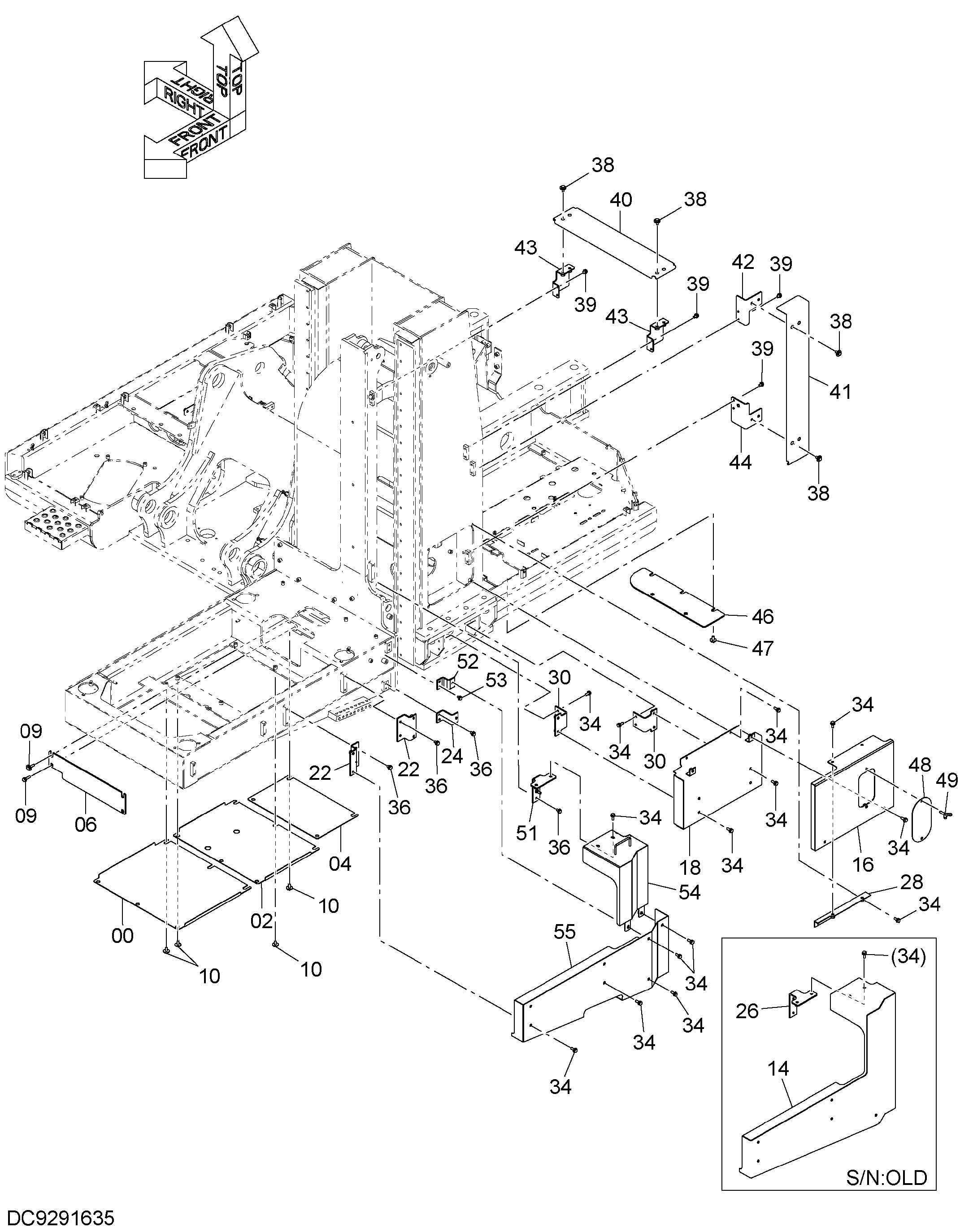

Заводская схема «Крышка EL» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3110262	Крышка	1
02	3110263	Крышка	1
04	4670293	Крышка	1
06	4673880	Крышка	1
09	J271040	Болт с шайбой	4
09A	J901040	Болт	1
09B	J222010	Шайба	1
10	J281030	Болт с шайбой	16
10A	J901030	Болт	1
10B	4486055	Шайба	1
14	6025698	Крышка	1
16	7052690	Крышка	1
18	7052689	Крышка	1
22	9767528	Кронштейн	2
24	9767523	Кронштейн	1
26	8108518	Кронштейн	1
28	8108517	Крышка	1
30	9767530	Кронштейн	2
34	J271030	Болт с шайбой	23
34A	J901030	Болт	1
34B	J222010	Шайба	1
34	J271030	Болт с шайбой	25
34A	J901030	Болт	1
34B	J222010	Шайба	1
36	J271020	Болт с шайбой	8
36A	J901020	Болт	1
36B	J222010	Шайба	1
38	J281025	Болт с шайбой	8
38A	J901025	Болт	1
38B	4486055	Шайба	1
39	J271020	Болт с шайбой	8
39A	J901020	Болт	1
39B	J222010	Шайба	1
40	8111937	Крышка	1
41	8111938	Крышка	1
42	8111449	Кронштейн	1
43	8111451	Кронштейн	2
44	8111452	Кронштейн	1
46	8109148	Крышка	1
47	J281030	Болт с шайбой	5
47A	J901030	Болт	1
47B	4486055	Шайба	1
48	4687732	Крышка	1
49	M361040	Болт винг	2
51	YA40000034	Кронштейн	1
52	YA40000033	Кронштейн	1
53	J271020	Болт с шайбой	2
53A	J901020	Болт	1
53B	J222010	Шайба	1
54	YA40000031	Крышка	1
55	YA40000032	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
