Гидроцилиндр — HITACHI ZX225USR-3

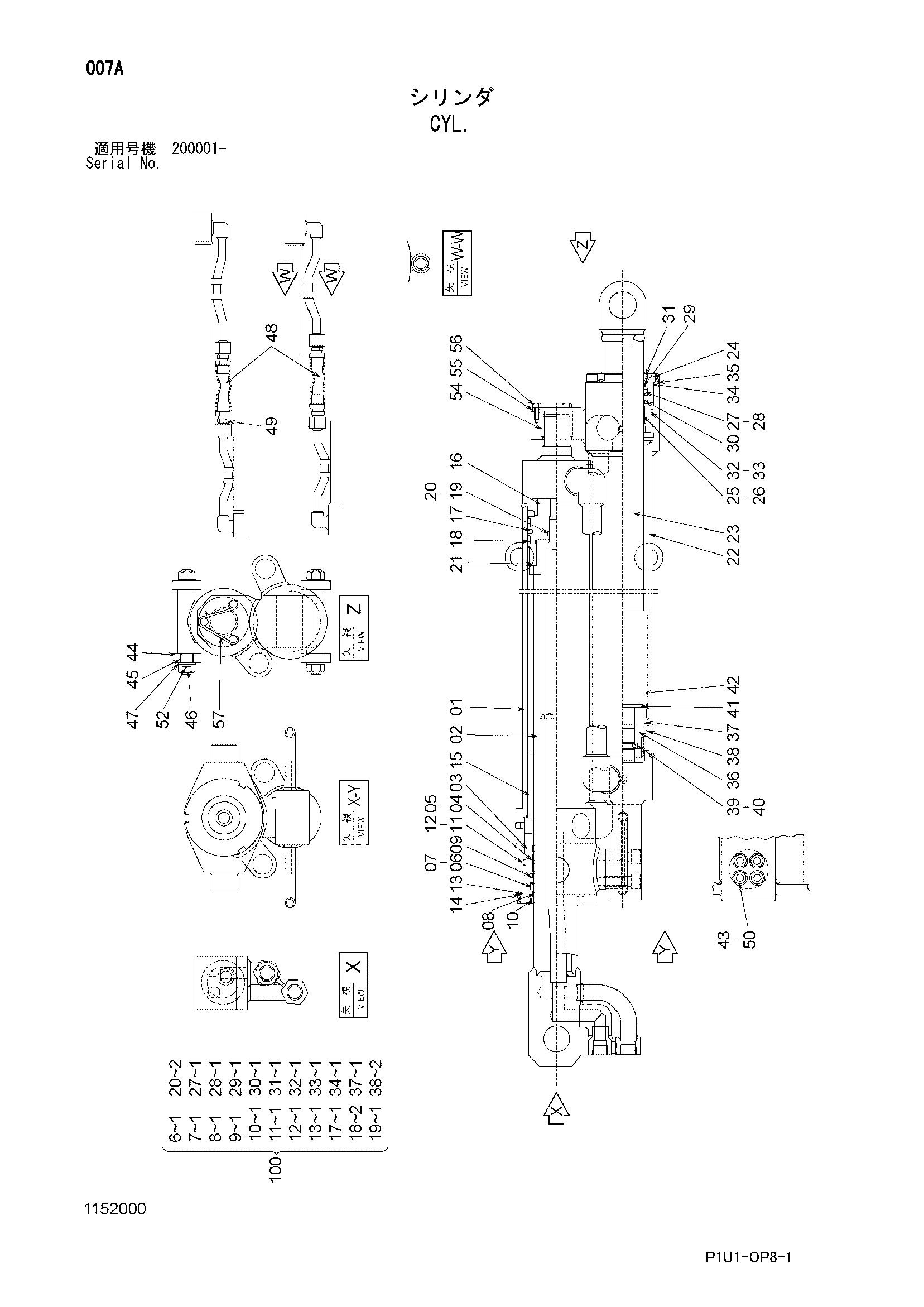

Заводская схема «Гидроцилиндр» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4638709	Гидроцилиндр	1
1	1152001	Труба гидроцилиндра в сборе	1
2	1152002	Шток поршня в сборе	1
3	1152003	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0240911	U-образная манжета	1
7	0240912	Опорное кольцо	1
8	0310505	Кольцо	1
9	0240913	Кольцо	1
10	4103699	Грязесъёмное кольцо	1
11	4504858	Уплотнительное кольцо	1
12	0174518	Опорное кольцо	1
13	A811115	Уплотнительное кольцо	1
14	4039697	Стопорная шайба	1
15	1152004	Проставка	1
16	1152005	Поршень	1
17	0240807	Уплотнительное кольцо	1
18	0225717	Кольцо	2
19	4038871	Уплотнительное кольцо	1
20	4144045	Опорное кольцо	2
21	1152006	Установочный винт	1
22	1152007	Труба гидроцилиндра в сборе	1
23	1152008	Поршень шток в сборе	1
24	1152009	Головка гидроцилиндра	1
25	0310304	Втулка	1
26	0271304	Стопорное кольцо	1
27	0271309	U-образная манжета	1
28	0271310	Опорное кольцо	1
29	0310305	Кольцо	1
30	0271311	Кольцо	1
31	4095993	Кольцо	1
32	4502700	Уплотнительное кольцо	1
33	0178413	Опорное кольцо	1
34	A811105	Уплотнительное кольцо	1
35	4510892	Стопорная шайба	1
36	0331103	Поршень	1
37	0243803	Уплотнительное кольцо	1
38	0225815	Кольцо	2
39	0310612	Установочный винт	1
40	0111818	Шарик	1
41	0331104	Регулировочная шайба	1
42	1152010	Проставка	1
43	1152011	Болт с внутренним шестигранником	4
44	1152012	Ролик	4
45	1152013	Втулка	4
46	1152014	Гайка	4
47	1152015	Шайба	4
48	1152016	Шланг	2
49	1152017	Адаптер	4
50	1152018	Шайба	4
52	1152019	Шплинт	4
54	1152020	Втулка пальца	1
55	1152021	Пластина	1
56	1152022	Болт	3
57	1152023	Провод	1
100	1152024	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
