Электрооборудование (управление выключатель)(с кабина интервентион) — HITACHI ZX225USR-3

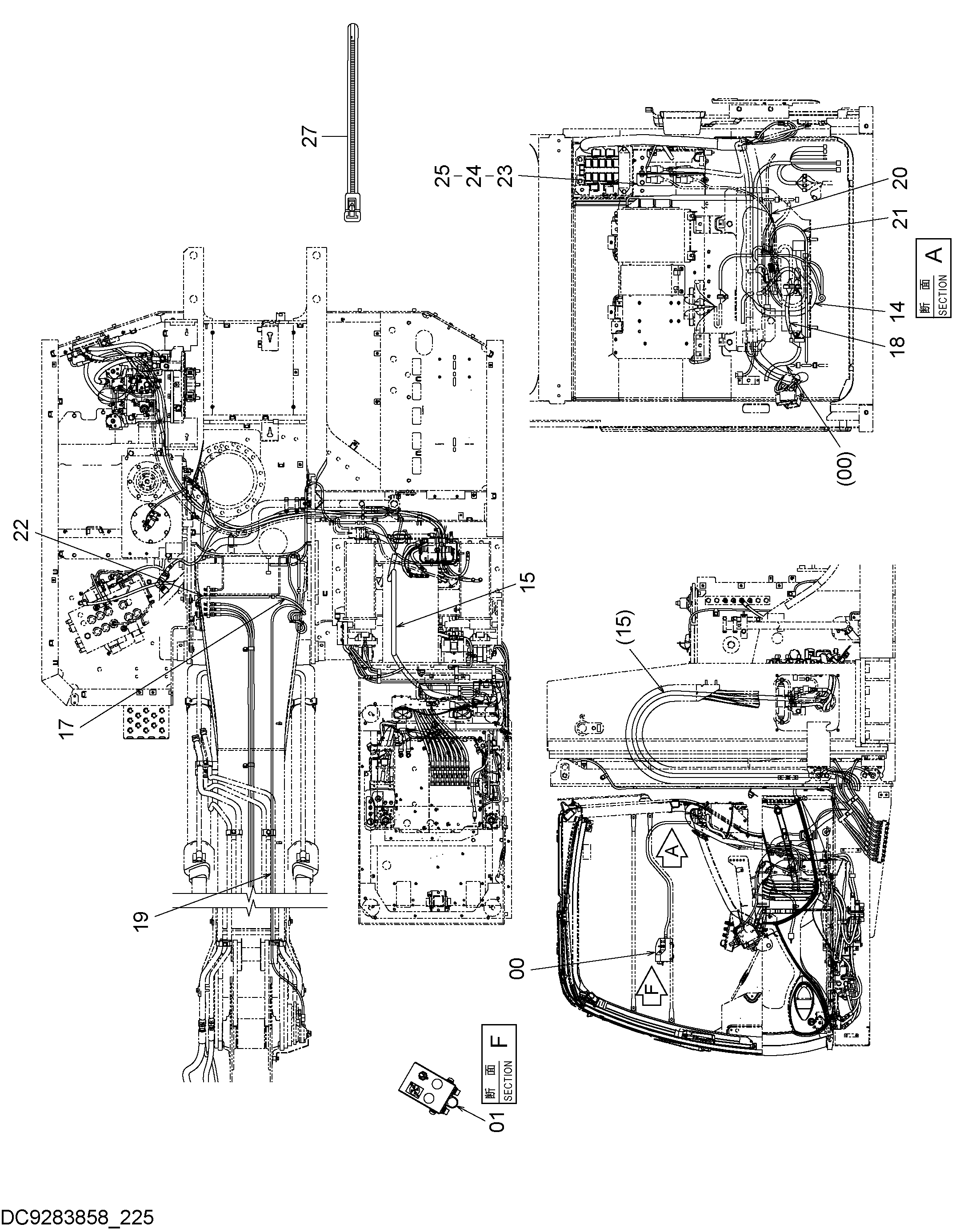

Заводская схема «Электрооборудование (управление выключатель)(с кабина интервентион)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9273557 | Сигнализация | 1 |
| 01 | 4605553 | Резиновая прокладка | 2 |
| 14 | 1034367 | Жгут проводов | 1 |
| 15 | 2054637 | Жгут проводов | 1 |
| 17 | 2054613 | Жгут проводов | 1 |
| 18 | 3110929 | Жгут проводов | 1 |
| 19 | 3110930 | Жгут проводов | 1 |
| 20 | 3111186 | Жгут проводов | 1 |
| 21 | 3112114 | Жгут проводов | 1 |
| 22 | 3112134 | Жгут проводов | 1 |
| 23 | 8106219 | Кронштейн | 1 |
| 24 | J460616 | Винт с шайбой | 9 |
| 25 | 4649377 | Резиновая прокладка | 1 |
| 27 | 4055312 | Ленточный зажим | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
