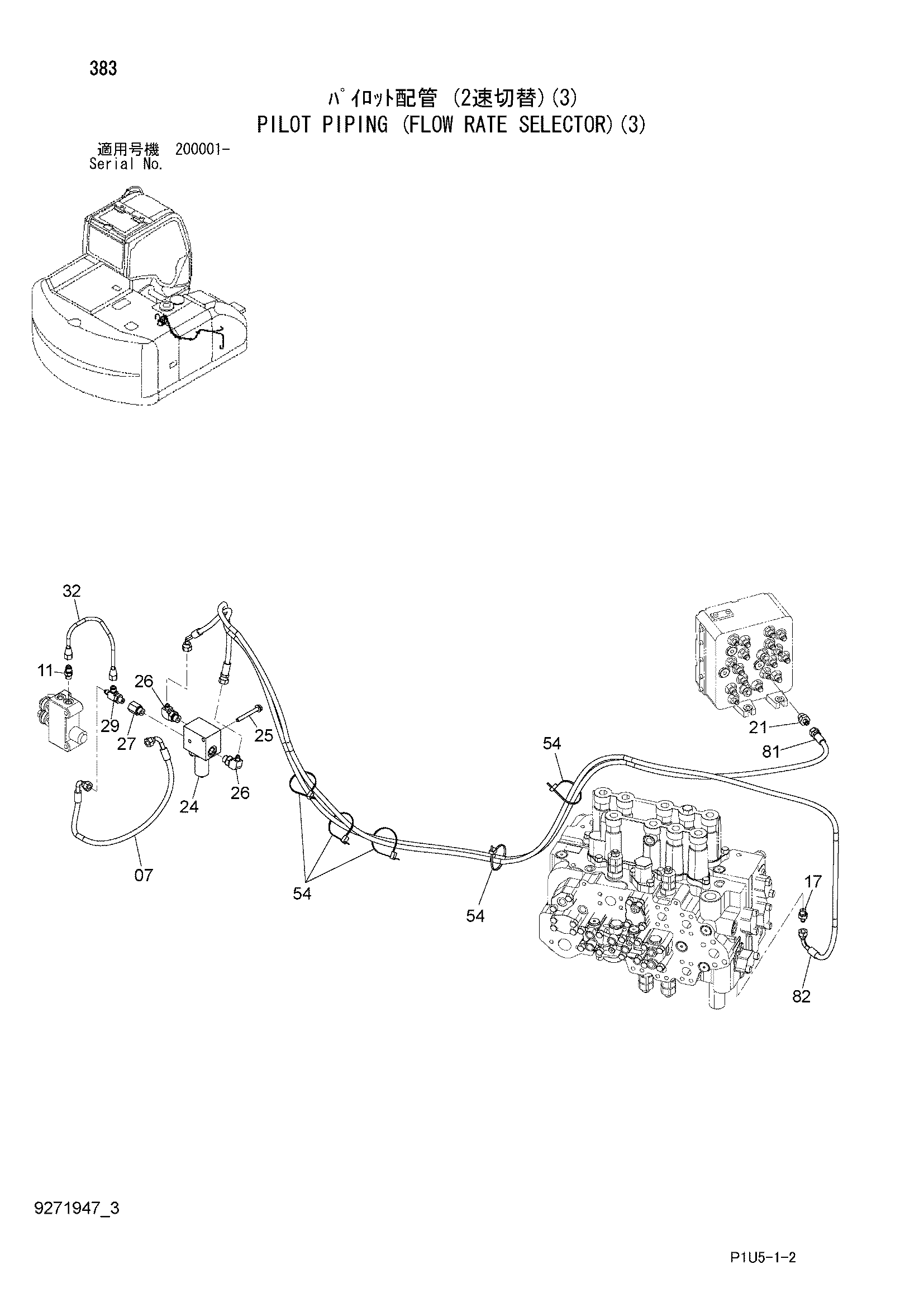

Пилотные гидролинии (поток производительность селектор)(3) — HITACHI ZX225USR-3
Заводская схема «Пилотные гидролинии (поток производительность селектор)(3)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4442347 | Шланг | 1 |
| 11 | 4255304 | Штуцер трубки | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852132 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4472347 | Клапан редукинг | 1 |
| 25 | J260870 | Болт с шайбой | 2 |
| 25A | J900870 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | A852332 | Угловой штуцер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4263446 | Переходник S | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4203485 | Штуцер трубки | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 3108858 | Трубка | 1 |
| 54 | 4055312 | Ленточный зажим | 5 |
| 81 | 4664206 замена: 9278561 | Шланг | 1 |
| 81 | 9278561 | Шланг в сборе | 1 |
| 81A | 4664206 | Шланг | 1 |
| 81B | 4327293 | Защитный кожух | 5 |
| 82 | 4664205 замена: 9278541 | Шланг | 1 |
| 82 | 9278541 | Шланг в сборе | 1 |
| 82A | 4664205 | Шланг | 1 |
| 82B | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
